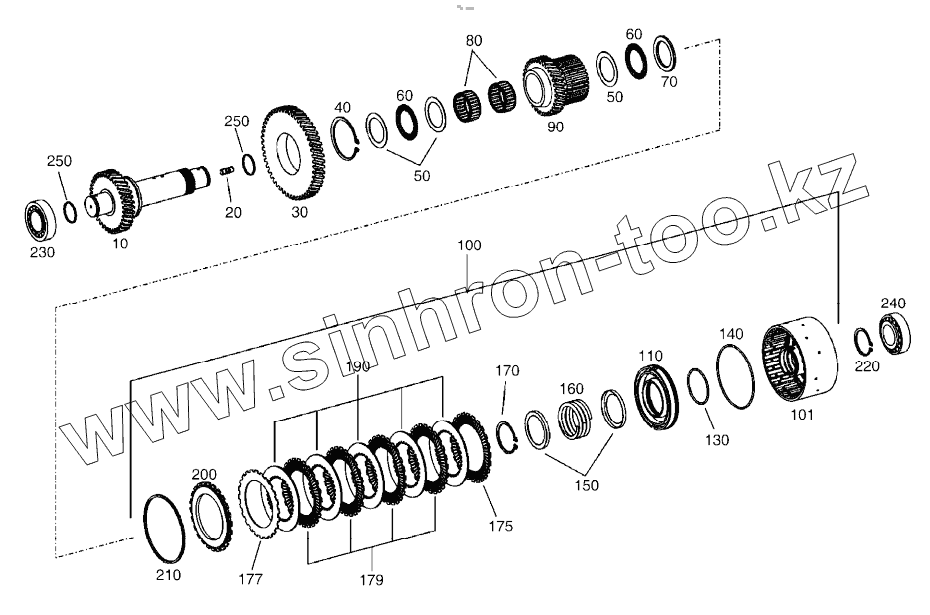

Каталог запасных частей к технике: Doosan DL220. COUPLING K4 - TRANSMISSION
10
20
30
40
50
50
60
60
70
80
90
100
101
110
130
140
150
160
170
175
177
179
190
200
210
210
210
210
210
210
210
210
210
210
210
210
210
210
210
220
230
240
250
250
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | K9004371 | SHAFT | |
| 20 | 1.120-00034 | STUD | |
| 30 | 1.403-00001 | GEAR | |
| 40 | 1.115-00017 | RING, RETAINING | |
| 50 | 1.114-00385 | WASHER | |
| 60 | 1.216-00006 | CAGE, AX NEEDLE | |
| 70 | 1.222-00059 | DISC, RUNNING | |
| 80 | 1.216-00007 | CAGE, NEEDLE | |
| 90 | 1.270-00004 | IDLER | |
| 100 | K9004360 | COUPLING | |
| 101 | K9004372 | CARRIER, DISC | |
| 110 | K9004358 | PISTON | |
| 130 | K9004338 | O-RING | |
| 140 | K9003482 | O-RING | |
| 150 | 1.115-00227 | RING, GUIDE | |
| 160 | 1.131-00082 | SPRING, COMPR | |
| 170 | K9004335 | RING, RETAINING | |
| 175 | K9004327 | DISC, O.CLUTCH | |
| 177 | K9004327 | DISC, O.CLUTCH | |
| 179 | K9004328 | DISC, O.CLUTCH | |
| 190 | K9004332 | DISC, I.CLUTCH | |
| 200 | K9004333 | SHIM | |
| 210 | 1.115-00348 | RING, SNAP | |
| 210 | K9004350 | RING, SNAP | |
| 210 | K9004349 | RING, SNAP | |
| 210 | K9004348 | RING, SNAP | |
| 210 | K9004347 | RING, SNAP | |
| 210 | K9004346 | RING, SNAP | |
| 210 | K9004345 | RING, SNAP | |
| 210 | K9004344 | RING, SNAP | |
| 210 | K9004343 | RING, SNAP | |
| 210 | K9004342 | RING, SNAP | |
| 210 | K9004341 | RING, SNAP | |
| 210 | K9004340 | RING, SNAP | |
| 210 | K9004339 | RING, SNAP | |
| 210 | 1.115-00354 | RING, SNAP | |
| 210 | 1.115-00351 | RING, SNAP | |
| 220 | 1.115-00018 | Ring, retaining | |
| 230 | 1.109-00068 | BEARING, ROLLER | |
| 240 | 1.109-00068 | BEARING, ROLLER | |
| 250 | 1.115-00294 | RING, PISTON |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
