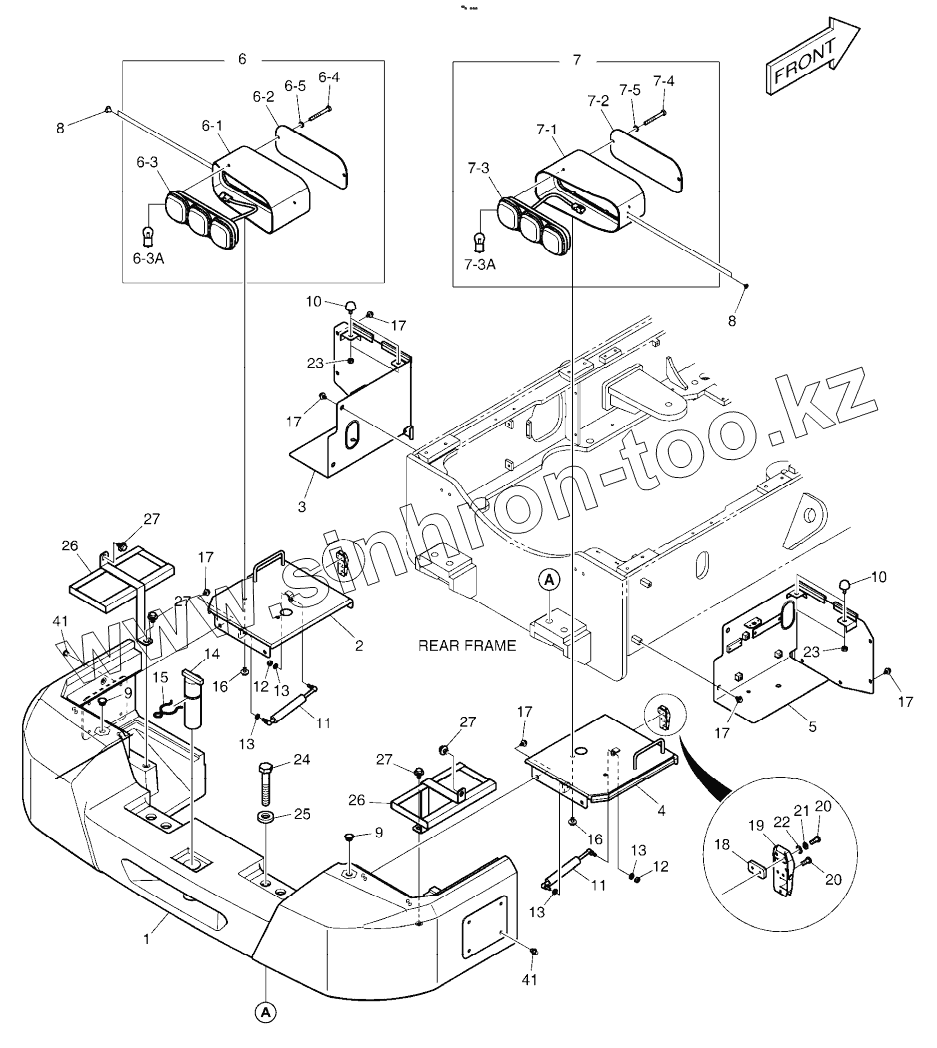

Каталог запасных частей к технике: Doosan DL220. COUNTER WEIGHT AND REAR LAMP

Тип техники

Марка

Модель

Схема

160702-00225

160702-00225

160702-00225

160702-00225

1

2

3

4

5

6

6-1

6-2

6-3

6-3A

6-4

6-5

7

7-1

7-2

7-3

7-3A

7-4

7-5

8

8

9

9

10

10

11

11

12

12

13

13

13

13

14

15

16

16

17

17

17

17

17

17

18

19

20

20

21

22

23

23

24

25

26

26

27

27

27

27

41

41

Позиция на иллюстрации	Заводской номер детали		Название детали
160702-00225	160702-00225		WEIGHT ASSY, COUNTER
1	160702-00226A		WEIGHT, COUNTER
2	110503-00059A		COVER, BATTERY, TOP(L.H)
3	110503-00060A		COVER, BATTERY, SIDE(L.H)
4	110503-00061		COVER, BATTERY, TOP(R.H)
5	110503-00062A		COVER, BATTERY, SIDE(R.H)
6	110508-00577		COVER, LAMP, REAR SUB(L.H)
6-1	110508-00578		COVER, LAMP, REAR(L.H)
6-2	K1055987		PLATE, LAMP
6-3	K1003561		LAMP ASSY
6-3A	515-00015		Bulb
6-4	S0556766		BOLT
6-5	S5102503		WASHER;SPRING
7	110508-00579		COVER, LAMP, REAR SUB(R.H)
7-1	110508-00580		COVER, LAMP, REAR(R.H)
7-2	K1055987		PLATE, LAMP
7-3	K1003561		LAMP ASSY
7-3A	515-00015		Bulb
7-4	S0556766		BOLT
7-5	S5102503		WASHER;SPRING
8	K1056032		CAP, RUBBER
9	K1004331		CAP
10	161-00195		STOPPER
11	DS1001065		SPRING, GAS
12	S4012533		NUT M8X1.25
13	S5102503		WASHER;SPRING
14	K1014299		PIN
15	124-00017		CLIP, PIN
16	DS0025014		BOLT
17	DS0025033		BOLT
18	250201-00392		PLATE, BATTERY CATCH
19	100601-00020		CATCH ASSY
20	S3450573		Screw
21	S5100103		WASHER;SPRING M4
22	S5000113		WASHER;PLAIN M4
23	S4012633		NUT M10X1.5
24	DS0002272		BOLT
25	2114-1370		WASHER
26	110515-00028		COVER, BRACKET.BATTERY
27	DS0025019		BOLT
41	160-00075В		CAP, PLASTIC

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
