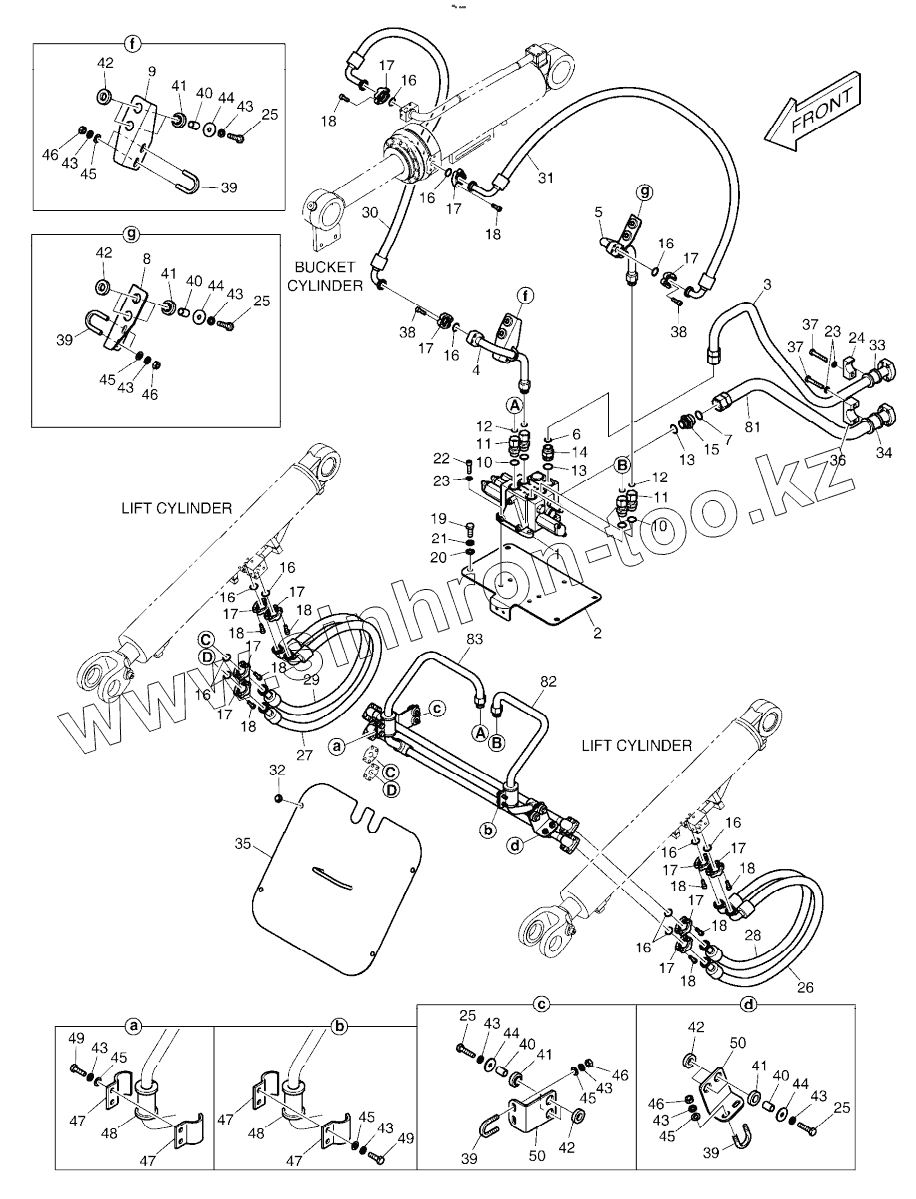

Каталог запасных частей к технике: Doosan DL220. CONTROL VALVE PIPING - 2 SPOOL
420212-02163
420212-02163
420212-02163
420212-02163
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
19
20
21
22
23
23
24
25
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
39
39
39
40
40
40
40
41
41
41
41
42
42
42
42
43
43
43
43
43
43
43
43
43
43
44
44
44
44
45
45
45
45
45
45
46
46
46
46
47
47
47
47
48
48
49
49
50
50
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-02163 | 420212-02163 | PIPING, FRONT, 2SPOOL | |
| 1 | 420-00144 | CONTROL VALVE(2-SPOOL) | |
| 2 | 110958-00316 | SUPPORT, CONTROL VALVE | |
| 3 | 420207-00469 | PIPE, P LINE | |
| 4 | 420207-00570 | PIPE, BUCKET, (R.H) | |
| 5 | 420207-00569 | PIPE, BUCKET, (L.H) | |
| 6 | S8030161 | O-RING | |
| 7 | 2180-1026D37 | O-ring | |
| 8 | 110436-00045 | BRACKET, CONTROL PIPE(L.H) | |
| 9 | 110436-00046 | BRACKET, CONTROL PIPE(R.H) | |
| 10 | S8040141 | O-RING | |
| 11 | 2181-2566D11 | ADAPTER | |
| 12 | S8030121 | O-RING | |
| 13 | S8040161 | O-RING | |
| 14 | DS2232051 | ADAPTER | |
| 15 | DS2234014 | ADAPTER | |
| 16 | 2180-1026D2 | O-RING | |
| 17 | 2181-9079 | FLANGE | |
| 18 | S2212266 | BOLT;SOCKET M10X1.5X30 | |
| 19 | S0521466 | BOLT M16X2.0X40 | |
| 20 | S5010913 | WASHER M16 | |
| 21 | S5102903 | WASHER;SPRING | |
| 22 | S2215466 | BOLT;SOCKET | |
| 23 | S5102703 | WASHER;SPRING M10 | |
| 24 | 124-00225 | CLAMP, PIPE | |
| 25 | S0558466 | BOLT | |
| 26 | DS2040540 | HOSE | |
| 27 | DS2040540 | HOSE | |
| 28 | DS2040539 | HOSE | |
| 29 | DS2040539 | HOSE | |
| 30 | DS2045433 | HOSE | |
| 31 | DS2045458 | HOSE | |
| 32 | DS0025013 | BOLT | |
| 33 | K1010378 | RUBBER | |
| 34 | K1010379 | RUBBER | |
| 35 | 110508-00668 | COVER, FOR 2-SPOOL | |
| 36 | 191-00364 | CLAMP, PIPE | |
| 37 | S0561266 | BOLT | |
| 38 | S2212366 | BOLT M10X1.5X35 | |
| 39 | 120119-00007A | BOLT, U, 3/4" PIPE | |
| 40 | 110951-00120 | SPACER, MOUNTING | |
| 41 | 180308-00058 | RUBBER, MOUNT, UPPER | |
| 42 | 180308-00059 | RUBBER, MOUNT, LOWER | |
| 43 | S5102603 | WASHER;SPRING M10 | |
| 44 | DS0401224 | WASHER, PLAIN | |
| 45 | S5010613 | WASHER;PLAIN | |
| 46 | S4012633 | NUT M10X1.5 | |
| 47 | 120208-00042 | CLAMP, PIPE | |
| 48 | 161-00574 | RUBBER | |
| 49 | S0558266 | Bolt | |
| 50 | 110406-00511 | BRACKET, PIPE CLAMP | |
| 81 | K1016597 | PIPE | |
| 82 | 420207-00463 | PIPE, BOOM DOWN, (2SPOOL) | |
| 83 | 420207-00464 | PIPE, BOOM UP, (2SPOOL) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
