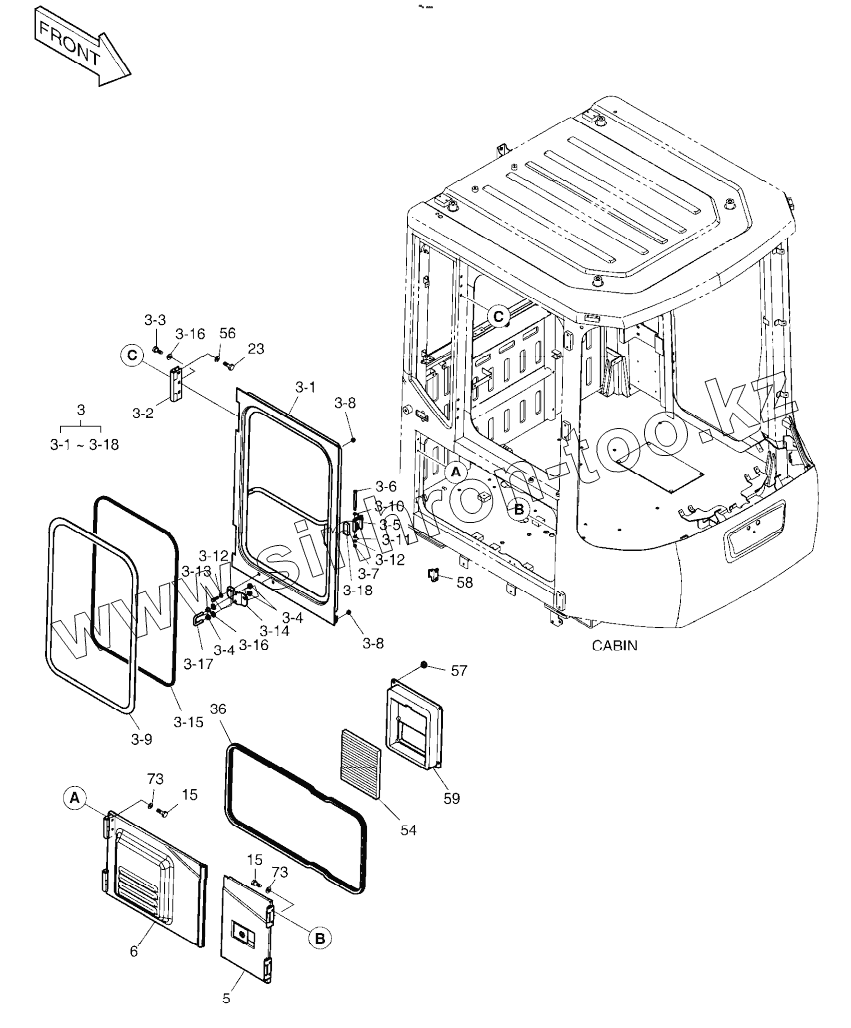

Каталог запасных частей к технике: Doosan DL220. CABIN (4) - DOOR ASSY (R.H)
220101-00383
3
3-1
3-1
3-2
3-3
3-4
3-4
3-5
3-6
3-7
3-8
3-8
3-9
3-10
3-11
3-12
3-12
3-13
3-14
3-15
3-16
3-16
3-17
3-18
3-18
5
6
15
15
23
36
54
56
57
58
59
73
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220101-00383 | 220101-00383 | CABIN ASSY | |
| 3 | K1005704E | DOOR ASS'Y(R.H) | |
| 3-1 | FRAME, DOOR | FRAME, DOOR | |
| 3-2 | 4171-1111A | HINGE | |
| 3-3 | 2120-2166D2 | BOLT M10X1.5X25 | |
| 3-4 | S4500633 | NUT, FLANGE | |
| 3-5 | K1010583 | CATCH | |
| 3-6 | K1010850A | PIN | |
| 3-7 | S4012533 | NUT M8X1.25 | |
| 3-8 | 2161-1246 | RUBBER, STOPPER | |
| 3-9 | K1005614A | GLASS | |
| 3-10 | K1010851A | SPRING | |
| 3-11 | K1010852A | SPRING | |
| 3-12 | 2114-1898D2 | WASHER M8 | |
| 3-13 | S0509253 | Bolt | |
| 3-14 | K1005941 | PLATE | |
| 3-15 | K1006467 | PLATE | |
| 3-16 | 2114-1898D1 | WASHER | |
| 3-17 | K1006322 | BOLT | |
| 3-18 | K1039311 | STOPPER | |
| 5 | K1005615B | FRONT COVER ASS'Y (R.H) | |
| 6 | K1005946C | REAR COVER ASS'Y (R.H) | |
| 15 | 2120-2166D6 | BOLT M6X1.0X16 | |
| 23 | 2120-2166D2 | BOLT M10X1.5X25 | |
| 36 | K1005592 | TRIM, REAR COVER | |
| 54 | 471-00107 | FILTER | |
| 56 | 2114-1898D1 | WASHER | |
| 57 | 132-00030 | NUT, KNOB | |
| 58 | K1010580 | PLATE | |
| 59 | K1005605A | COVER | |
| 73 | 2114-1898D3 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
