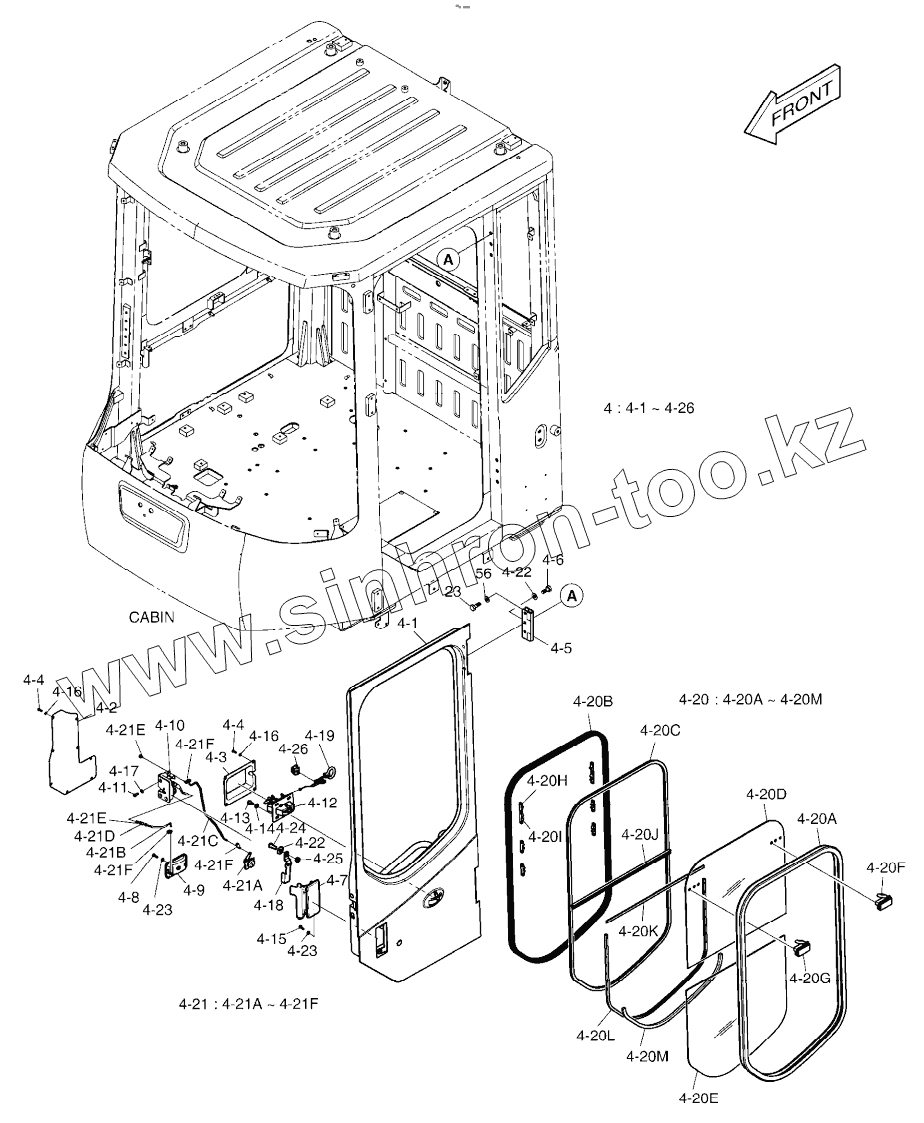

Каталог запасных частей к технике: Doosan DL220. CABIN (3) - DOOR ASSY (L.H)

Тип техники

Марка

Модель

Схема

4-1

4-2

4-3

4-4

4-5

4-6

4-7

4-8

4-9

4-10

4-11

4-12

4-13

4-14

4-15

4-16

4-17

4-18

4-19

4-20

4-20A

4-20B

4-20C

4-20D

4-20E

4-20F

4-20G

4-20H

4-20I

4-20J

4-20K

4-20L

4-20

4-21

4-21A

4-21B

4-21С

4-21D

4-21Е

4-21F

4-22

4-23

4-24

4-25

4-26

Позиция на иллюстрации	Заводской номер детали	Название детали
220101-00383	220101-00383	CABIN ASSY
4	220205-00043	DOOR ASSY, (L.H)
4-1	DOOR ASSY	DOOR ASSY
4-2	K1005661	COVER
4-3	K1005940	PLATE
4-4	2120-2166D8	SCREW M5X0.8X14
4-5	4171-1111A	HINGE
4-6	2120-2166D2	BOLT M10X1.5X25
4-7	K1016690	HANDLE, OUTER
4-8	2120-2166D7	SCREW M6X1.0X14
4-9	4172-9032	HANDLE, INNER
4-10	2125-9036	CATCH;DOOR LOCK
4-11	2120-2150D3	BOLT M6X1.0X16
4-12	2125-9055	CATCH;DOOR ASM
4-13	2120-2166D25	Bolt
4-14	2114-1898D2	WASHER M8
4-15	2120-2166D6	BOLT M6X1.0X16
4-16	2114-1898D4	WASHER;PLAIN M5
4-17	S5210303	WASHER;TOOTHED LOCK
4-18	K1023242	STAY
4-19	K1005675B	WIRE ASS'Y
4-20	K1005679B	SASH ASSY
4-20A	K1005680A	SASH
4-20B	K1005681A	CHANINER
4-20C	K1005682	STRIP, WEATHER
4-20D	K1005683A	GLASS, DOOR
4-20E	K1005684A	GLASS, DOOR
4-20F	2125-9026	LOCK(R)
4-20G	2125-9027	LOCK(L)
4-20H	128-00003	STOPPER, CHAIN
4-20I	128-00004	STOPPER, CHAIN
4-20J	K1005689	BAR, CENTER
4-20K	K1005690	STRIP
4-20L	K1011650	RUBBER
4-20	MK1011651	RUBBER
4-21	K1016693	STAY ASS'Y
4-21A	K1003900	CYLINDER;KEY
4-21B	K1016694	STAY
4-21С	К1016695	STAY
4-21D	К1023243	HOLDER
4-21Е	S4012233	NUT M5X0.8
4-21F	4142-1670	HOLLDER
4-22	2114-1898D1	WASHER
4-23	2114-1898D3	WASHER
4-24	К1023241	PIN, SWING LOCK
4-25	S4012533	NUT M8X1.25
4-26	К1017019	GUIDE
23	2120-2166D2	BOLT M10X1.5X25
56	2114-1898D1	WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
