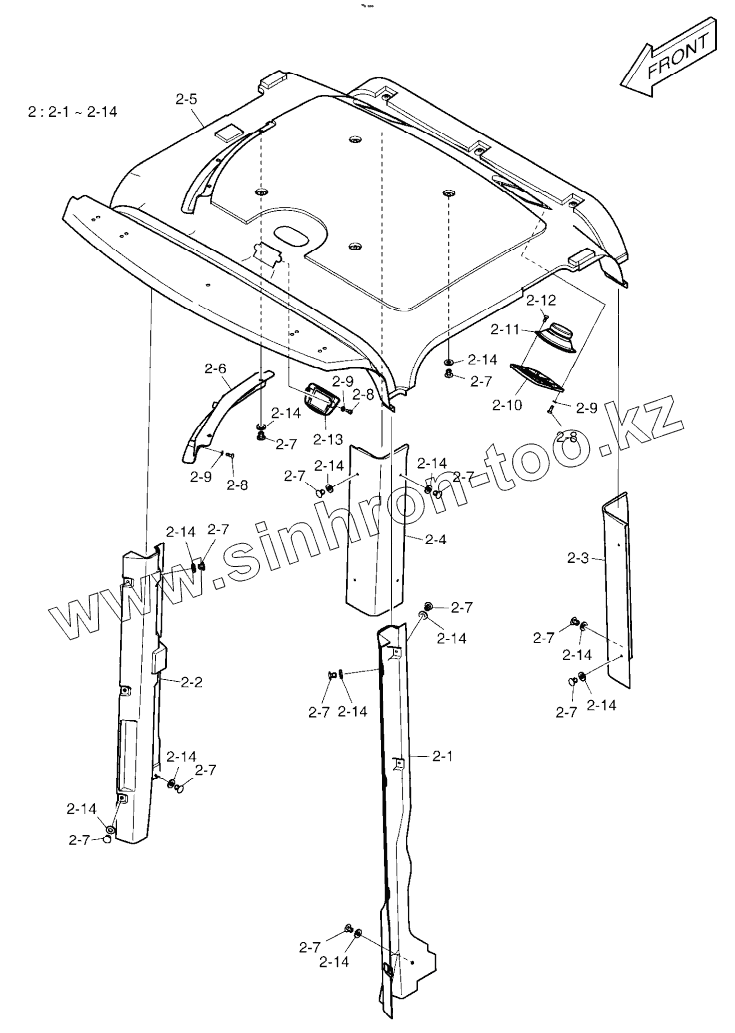

Каталог запасных частей к технике: Doosan DL220. CABIN (2)-INTERIOR SHEET

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
2-1
2-1
2-2
2-3
2-4
2-5
2-6
2-7
2-7
2-7
2-7
2-7
2-7
2-7
2-7
2-7
2-7
2-7
2-7
2-8
2-8
2-8
2-9
2-9
2-9
2-10
2-11
2-12
2-13
2-14
2-14
2-14
2-14
2-14
2-14
2-14
2-14
2-14
2-14
2-14
2-14
2-14
Позиция на иллюстрации Заводской номер детали Название детали
220101-00383 220101-00383 CABIN ASSY
2 K1016682B INTERIOR SHEET ASS'Y
2-1 K1016683A SHEET, INTERIOR
2-2 K1016684 SHEET, INTERIOR
2-3 K1005952 SHEET, INTERIOR
2-4 K1005953 SHEET, INTERIOR
2-5 K1016685 COVER
2-6 K1005955 COVER, AUDIO
2-7 4120-2219 SCRIVET
2-8 2120-2166D8 SCREW M5X0.8X14
2-9 2114-1898D4 WASHER;PLAIN M5
2-10 621-00268 COVER, SPEAKER
2-11 2541-9020 SPEAKER
2-12 S3450563 Screw
2-13 K1010579 COVER
2-14 K1011169 FOAM
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
