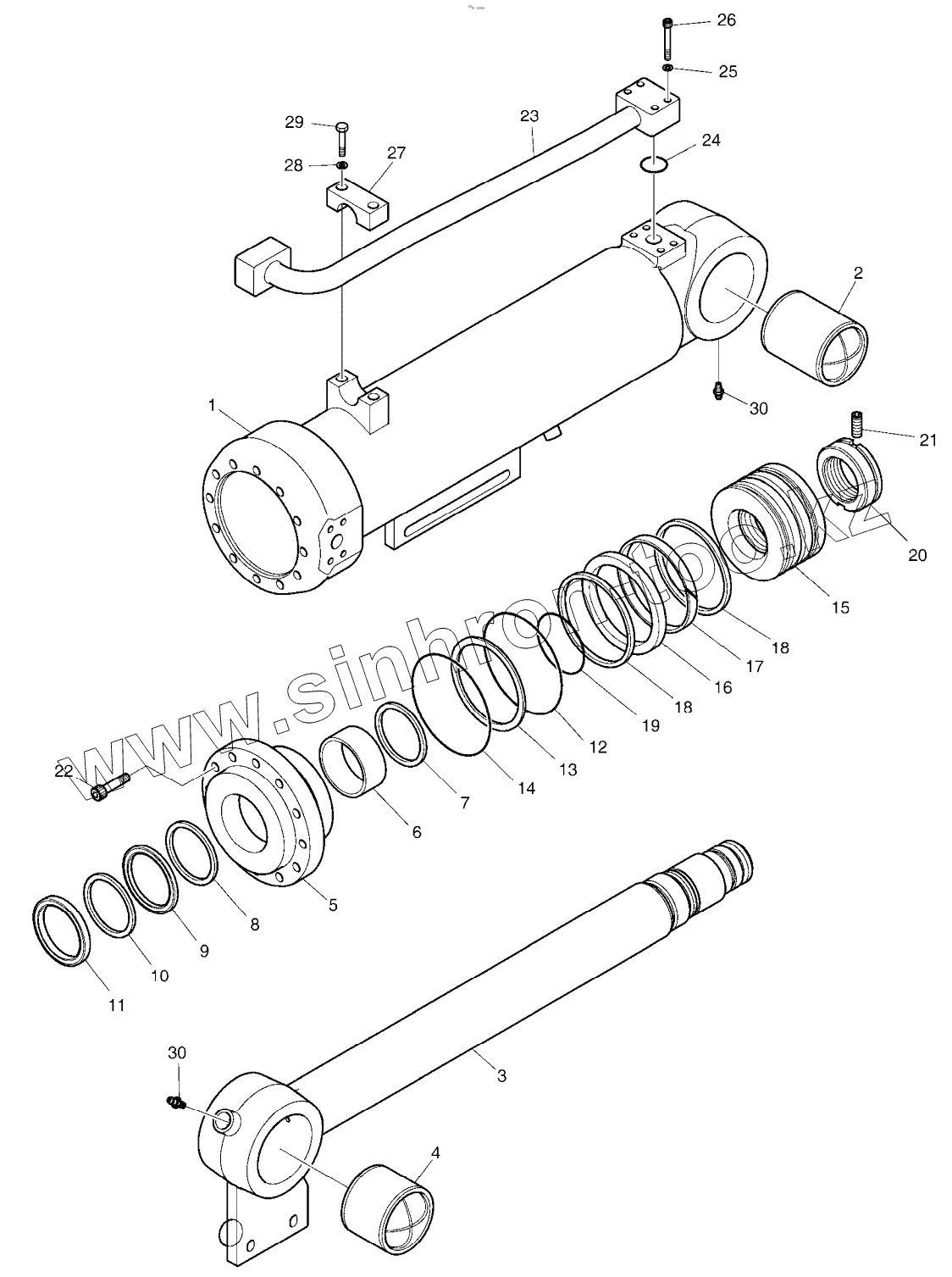

Каталог запасных частей к технике: Doosan DL220. BUCKET CYLINDER

Тип техники

Марка

Модель

Схема

400310-00061A

K9004589

K9004589

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

20

21

22

23

24

25

26

27

28

29

30

30

Позиция на иллюстрации	Заводской номер детали		Название детали
400310-00061A	400310-00061A		CYLINDER, BUCKET
K9004589	K9004589		SEAL KIT, BUCKET
1	420406-00278		TUBE ASSY
2	110-00085		BUSH, STEEL
3	400337-00171		ROD ASSY, CYLINDER
4	1.110-00107		BUSH
5	K9004381		COVER, ROD
6	1.110-00077		BUSH, DU
7	115-00052		RING, RETAINING
8	115-00058		U-PACKING
9	1.180-00301		RING, BACK-UP
10	115-00060		WIPER, DUST
11	115-00050		RING, RETAINING
12	S8011351		O-RING
13	S8091350		RING, BACK-UP
14	2180-1217D96		O-RING
15	K9004382		PISTON
16	1.180-00342		RING, GLYD
17	1.180-00390		RING, WEAR
18	K9001149		RING, DUST
19	180-00276		O-RING
20	K9001862		NUT, PISTON
21	S3523836		Screw, set
22	S2218561		BOLT, SOCKET M14X2.0X45
23	K9004384		PIPE ASS'Y
24	S8000281		O-RING
25	S5100603		WASHER;SPRING
26	S2212661		Bolt, socket
27	1.124-00147		CLAMP, PIPE
28	S5100603		WASHER;SPRING
29	S0558761		BOLT, HEX
30	S6710041		NIPPLE;GREASE
