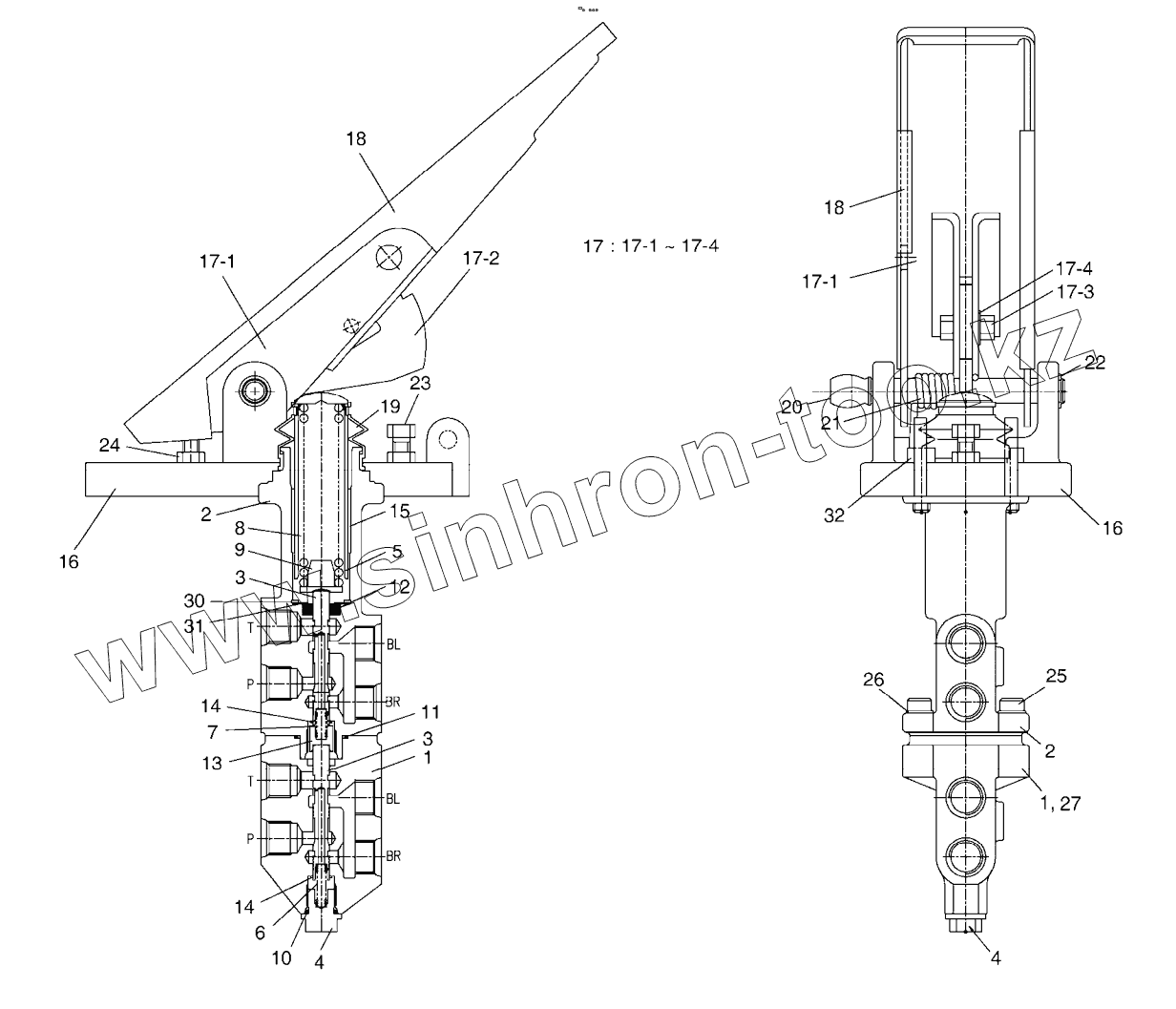

Каталог запасных частей к технике: Doosan DL220. BRAKE FOOT VALVE
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
17-1
17-1
17-1
17-2
17-3
17-4
17-4
18
18
19
20
21
22
23
24
25
26
27
30
31
32
420-00073K
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420-00241A | 420-00241A | VALVE, BRAKE PEDAL | |
| 1 | BODY, LOWER | Body, lower | |
| 2 | BODY, UPPER | Body, upper | |
| 3 | SPOOL | Spool | |
| 4 | PLUG | Plug | |
| 5 | HOLDER, REAR | Holder, rear | |
| 6 | SPRING, LOWER | Spring, lower | |
| 7 | SPRING, UPPER | Spring, upper | |
| 8 | SPRING, MAIN | Spring, main | |
| 9 | RETAINER, SPRING | Retainer, spring | |
| 10 | O-RING | O-ring | |
| 11 | O-RING | O-ring | |
| 12 | SEAL, OIL | Seal, oil | |
| 13 | GUIDE, SPRING | Guide, spring | |
| 14 | RING, SNAP | Ring, snap | |
| 15 | DD-BUSH | Dd-bush | |
| 16 | PLATE, PEDAL | Plate, pedal | |
| 17 | 134-00008 | PEDAL, BRAKE | |
| 17-1 | PEDAL | Pedal | |
| 17-2 | PLATE, LOCK | Plate, lock | |
| 17-3 | BOLT M8X20 | BOLT M8X20 | |
| 17-4 | WASHER | Washer | |
| 18 | RUBBER, PEDAL | Rubber, pedal | |
| 19 | 1.160-00014 | Cover, rubber | |
| 20 | PIN, LOCK | PIN, LOCK | |
| 21 | 129-00088 | SPRING, TORSION | |
| 22 | RING, SNAP | Ring, snap | |
| 23 | BOLT M8X25 | BOLT M8X25 | |
| 24 | NUT M8 | NUT M8 | |
| 25 | BOLT, SOCKET M8X20 | BOLT, SOCKET M8X20 | |
| 26 | WASHER, SPRING | Washer, spring | |
| 27 | CAP, PLASTIC | Cap, plastic | |
| 30 | WASHER | Washer | |
| 31 | RING, SNAP | Ring, snap | |
| 32 | BOLT, SOCKET | Bolt, socket | |
| 420-00073K | 420-00073K | Seal kit, foot brake valve |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
