Каталог запасных частей к технике: Донекс ЭО-4112. Оборудование гидравлическое
26
27
28
29
30
31
32
33
33
33
34
35
36
37
38
38
38
38
39
39
39
40
40
40
41
42
43
44
45
46
47
47
47
48
49
50
51

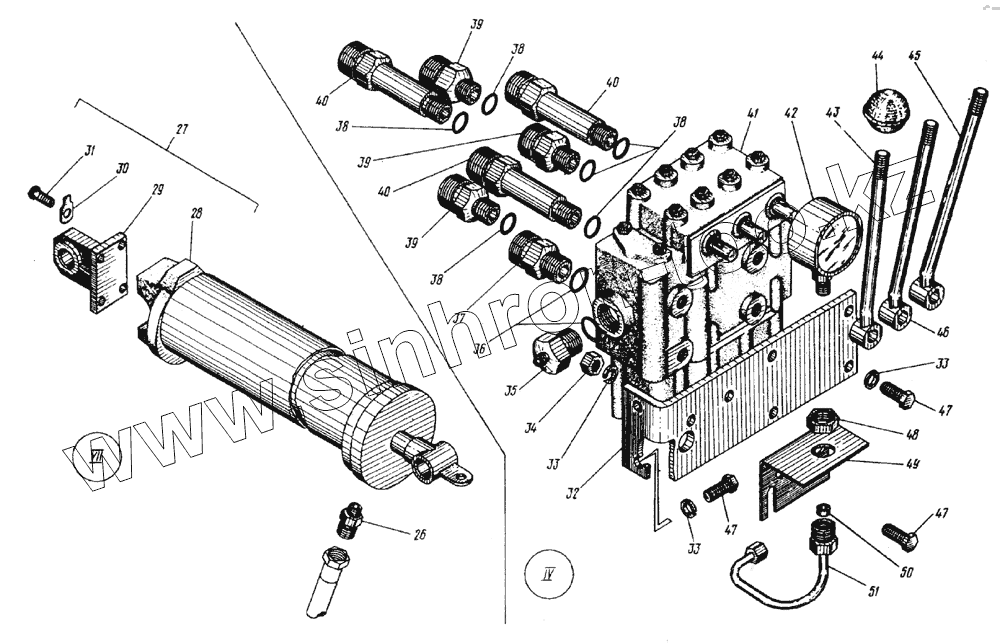

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 652.695.02 | Установка бака | |
| 2 | 3753НШ-32Л | Насос | |
| 3 | 652.695.05 | Труба | |
| 4 | MH7320x700 | Рукав | |
| 5 | 652A.695.06 | Труба в сборе | |
| 6 | 652A.695.20 | Труба в сборе | |
| 7 | MH7320x2000 | Рукав | |
| 8 | 652.695.16 | Труба | |
| 9 | 652.695.03 | Труба | |
| 10 | 652.695.08 | Труба | |
| 11 | 652.695.09 | Труба | |
| 12 | 5915М8 | Гайка | |
| 13 | 6402.8Т.65Г | Шайба | |
| 14 | 652.695.00.13 | Скоба | |
| 15 | 7798М80х20 | Болт | |
| 16 | 652.695.00.11 | Скоба | |
| 17 | 652.695.00.12 | Скоба | |
| 18 | 652А.695.07 | Труба | |
| 19 | 652.695.00.7 | Прокладка | |
| 20 | 652А.695.29 | Гидроцилиндр | |
| 21 | 652А.695.30 | Штуцер сварной | |
| 22 | 652.695.00.5 | Хомут | |
| 23 | 652.695.04 | Труба | |
| 24 | Э153-1400-00 | Гидроцилиндр | |
| 25 | 652.695.00.9 | Скоба | |
| 26 | 652А.695.00.28 | Штуцер | |
| 27 | 652А.695.25 | Гидроцилиндр | |
| 28 | Ц110-141401 | Гидроцилиндр в сборе | |
| 29 | 652A.695.31 | Проушина | |
| 30 | 369317 | Шайба стопорная | |
| 31 | 652.695.10.2 | Болт | |
| 32 | 652.695.00.14 | Уголок | |
| 33 | 6402.10Т.65Г | Шайба | |
| 34 | 5915M10 | Гайка | |
| 35 | 652A.695.00.17 | Штуцер | |
| 36 | 9833Н1-25х20-2 | Кольцо | |
| 37 | 652А.695.00.26 | Штуцер | |
| 38 | 9833Н2-20х16-2 | Кольцо | |
| 39 | 652А.695.00.25 | Штуцер | |
| 40 | 652А.695.00.24 | Штуцер | |
| 41 | 8754Р-75-П3 | Распределитель | |
| 42 | 8625d60,100кгс/см2 | Манометр в пылезащитном корпусе | |
| 43 | 652А.695.22 | Рукоятка | |
| 44 | 11П40 | Ручка | |
| 45 | 652А.695.24 | Рукоятка | |
| 46 | 652А.695.23 | Рукоятка | |
| 47 | 7798М10x25 | Болт | |
| 48 | 652.082.26.8 | Гайка | |
| 49 | 652A.695.00.16 | Кронштейн манометра | |
| 50 | 652А.695.00.22 | Диафрагма | |
| 51 | 652A.695.19 | Труба в сборе |
