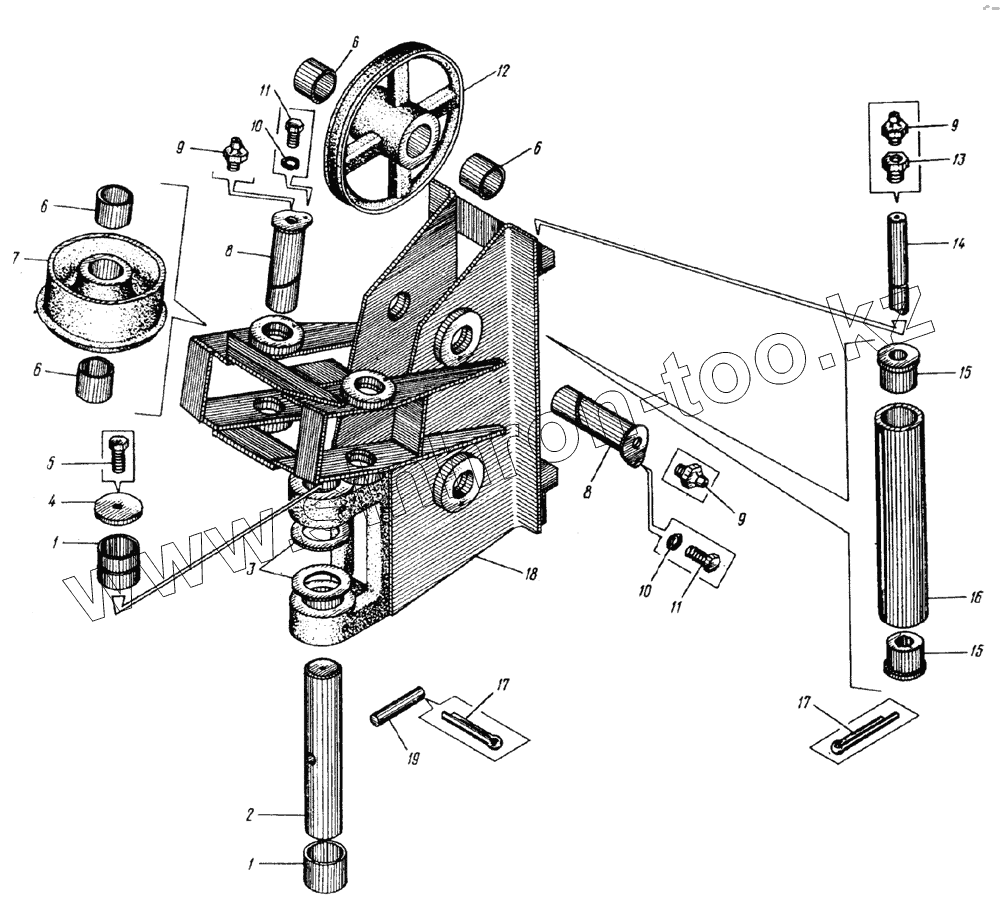

Каталог запасных частей к технике: Донекс ЭО-4112. Наводка драглайна

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

6

6

6

7

8

8

9

9

9

10

10

11

11

12

13

14

15

15

16

17

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	652.210.00.2		Втулка
2	652.210.00.19		Ось кронштейна
3	652.210.00.3		Шайба прокладная
4	652.210.00.16		Крышка
5	7798M8х16		Болт
6	652.210.00.22		Втулка
7	652.210.00.12		Блок горизонтальный
8	652Б.210.01		Ось
9	198531.3		Масленка
10	64028Т.65Г		Шайба
11	7798М8x20		Болт
12	652.210.00.9		Блок вертикальный
13	652.041.00.68		Штуцер
14	652.210.00.15		Ось кронштейна
15	652.210.00.21		Втулка
16	652.210.00.20		Ролик направляющий
17	3974x40		Шплинт
18	107.211		Кронштейн
19	652.210.00.18		Пруток

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
