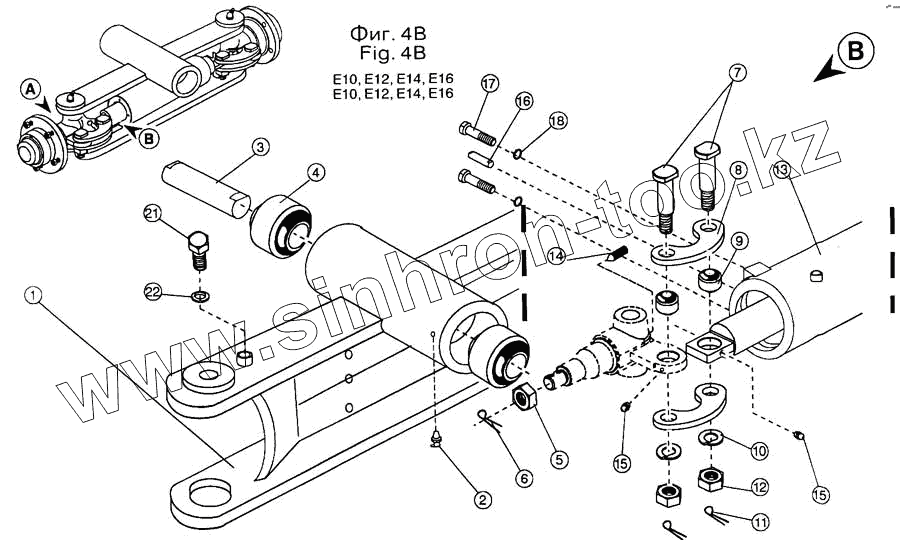

Каталог запасных частей к технике: Dimex-E-10. Управляемый мост в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
18
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30.15.000 | 30.15.000 | Управляемый мост в сборе | |
| 1 | 30.15.019 | Балка в сборе | |
| 2 | 99.09.004 | Пресс-масленка 2,1,90 | |
| 3 | 30.15.020 | Ось | |
| 4 | 30.15.021 | Втулка | |
| 5 | 30.15.022 | Гайка | |
| 6 | 99.08.007 | Шплинт 5х45 | |
| 7 | 52.15.029 | Болт специальный | |
| 8 | 30.15.024 | Щанга | |
| 9 | 30.15.025 | Подшипник | |
| 10 | 99.06.013 | Шайба А-М12 | |
| 11 | 99.08.010 | Шплинт 3,2х28 | |
| 12 | 99.03.021 | Гайка М12х1,25 | |
| 13 | 30.17.000 | Цилиндр | |
| 13 | 30.17.020 | Поршневой цилиндр ЦДП /80/120/45 | |
| 14 | 52.15.033 | Болт | |
| 15 | 99.09.005 | Пресс-масленка 1,1 | |
| 16 | 52.15.035 | Штифт | |
| 17 | 99.02.003 | Винт М12х35-8,8 | |
| 18 | 99.05.007 | Шайба 2 12Н | |
| 21 | 99.01.116 | Болт 2 М20х55-6,8 | |
| 22 | 99.03.010 | Гайка А М20-5 |
