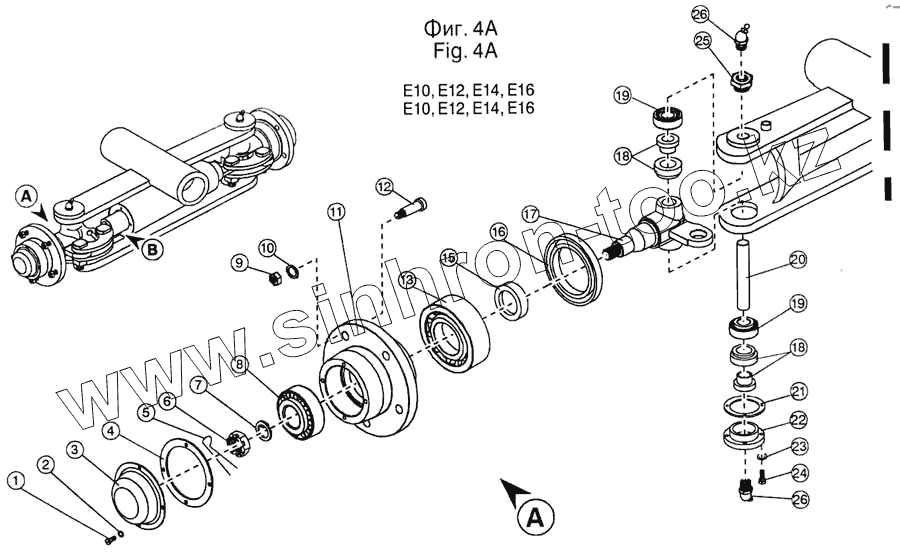

Каталог запасных частей к технике: Dimex-E-10. Управляемый мост в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
18
19
19
20
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30.15.000 | 30.15.000 | Управляемый мост в сборе | |
| 1 | 99.02.051 | Винт 1А М6х12-5,8 | |
| 2 | 99.05.004 | Шайба 2-6Н | |
| 3 | 30.15.001 | Крышка | |
| 4 | 52.15.008 | Шайба уплотнительная | |
| 5 | 99.08.007 | Шплинт 5х45 | |
| 6 | 52.15.009 | Гайка | |
| 7 | 30.15.004 | Шайба | |
| 8 | 51.15.011 | Подшипник | |
| 9 | 52.15.012 | Гайка специальная | |
| 10 | 52.15.013 | Сферическая пружинная шайба | |
| 11 | 30.15.008 | Ступица | |
| 12 | 52.15.015 | Колесный болт | |
| 13 | 30.15.010 | Подшипник | |
| 15 | 52.15.017 | Втулка | |
| 16 | 52.15.018 | Уплотнение | |
| 17 | 30.15.013 | Кулак поворотный | |
| 18 | 30.15.014 | Уплотнение в сборе | |
| 19 | 52.15.021 | Подшипник | |
| 20 | 52.15.022 | Ось поворотного кулака | |
| 22 | 52.15.023 | Крышка | |
| 23 | 99.06.012 | Шайба | |
| 24 | 99.01.029 | Болт 2 М8х25-8,8 | |
| 25 | 52.15.026 | Пробка | |
| 26 | 99.09.003 | Пресс-масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
