Каталог запасных частей к технике: Dimex-E-10. Тормозная система в сборе

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

6

7

8

10

11

12

13

14

14

15

15

15

16

17

18

19

20

21

22

23

24

24

25

26

27

28

29

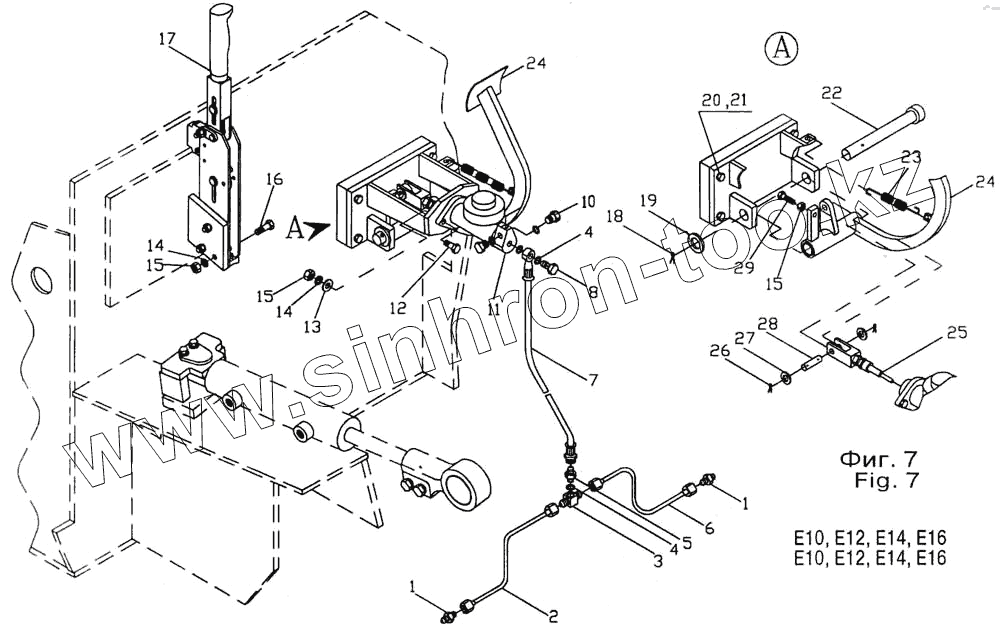

Позиция на иллюстрации	Заводской номер детали		Название детали
31.24.000	31.24.000		Тормозная система в сборе
1	99.11.024		Штуцер
2	31.24.001		Труба правая в сборе
3	31.24.002		Тройник
4	99.12.001		Кольцо
5	99.11.020		Штуцер
6	31.24.003		Труба левая в сборе
7	52.24.004		Шланг тормозной
8	52.24.011		Болт накидной гайки
10	31.24.006		Пробка
11	31.26.000		Главный тормозной цилиндр
12	99.01.028		Болт М8х25-5,6
13	99.06.005		Шайба 2-8Н
14	99.05.005		Шайба 2 8Н
15	99.03.004		Гайка А М8-5
16	99.01.036		Болт М8х50-5,6
17	52.25.000		Ручной тормоз
18	99.08.005		Шплинт
19	99.06.009		Шайба М20
20	99.01.050		Болт М10х25-5,6
21	99.05.006		Шайба 2-10Н
22	52.24.013		Ось
23	52.24.014		Пружина
24	31.24.009		Тормозная педаль
25	52.24.016		Поршневой шток
26	99.08.009		Шплинт
27	99.06.006		Шайба М10
28	52.24.017		Ось
29	99.01.032		Болт М8х40-5,6

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
