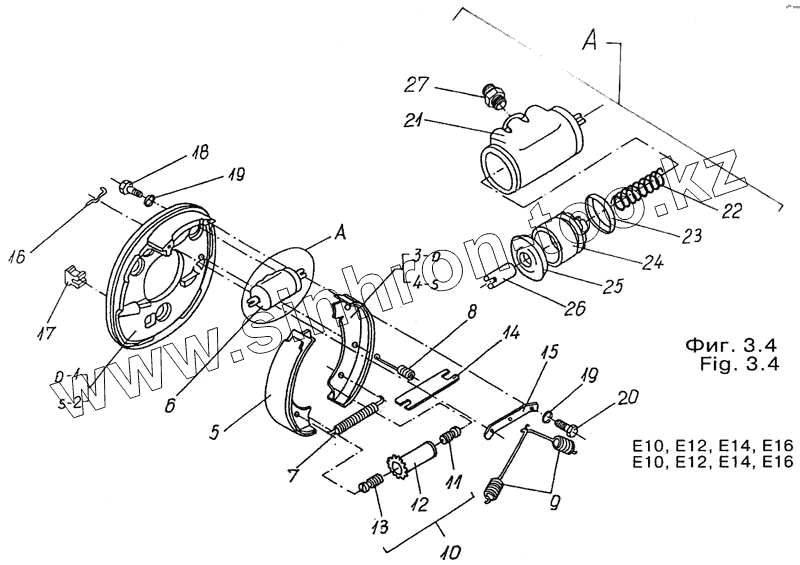

Каталог запасных частей к технике: Dimex-E-10. Сервотормоз
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30.11.000 | 30.11.000 | Сервотормоз правый | |
| 30.11.001 | 30.11.001 | Сервотормоз левый | |
| 1 | 30.11.002 | Диск тормозной | |
| 2 | 30.11.003 | Диск тормозной | |
| 3 | 30.11.004 | Колодка тормозная | |
| 4 | 30.11.005 | Колодка тормозная | |
| 5 | 30.11.006 | Колодка тормозная | |
| 6 | 30.11.007 | Колесной тормозной цилиндр | |
| 7 | 30.11.008 | Пружина | |
| 8 | 30.11.009 | Пружина | |
| 9 | 30.11.010 | Пружина | |
| 10 | 30.11.011 | Механизм регулирующий | |
| 11 | 30.11.012 | Винт спорны | |
| 12 | 30.11.013 | Втулка в сборе | |
| 13 | 30.11.014 | Винт спорны | |
| 14 | 30.11.015 | Рычаг | |
| 15 | 30.11.016 | Планка | |
| 16 | 30.11.017 | Рычаг | |
| 17 | 30.11.018 | Пробка | |
| 18 | 99.01.009 | Болт М6х20-8,8 | |
| 19 | 99.05.004 | Шайба 2-6Н | |
| 20 | 99.01.115 | Болт М6х12-8,8 | |
| 21 | 30.11.019 | Цилиндр | |
| 22 | 30.11020 | Пружина | |
| 23 | 30.11.021 | Уплотнение | |
| 24 | 30.11.022 | Поршень | |
| 25 | 30.11.023 | Манжета | |
| 26 | 30.11.024 | Штифт | |
| 27 | 30.11.025 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
