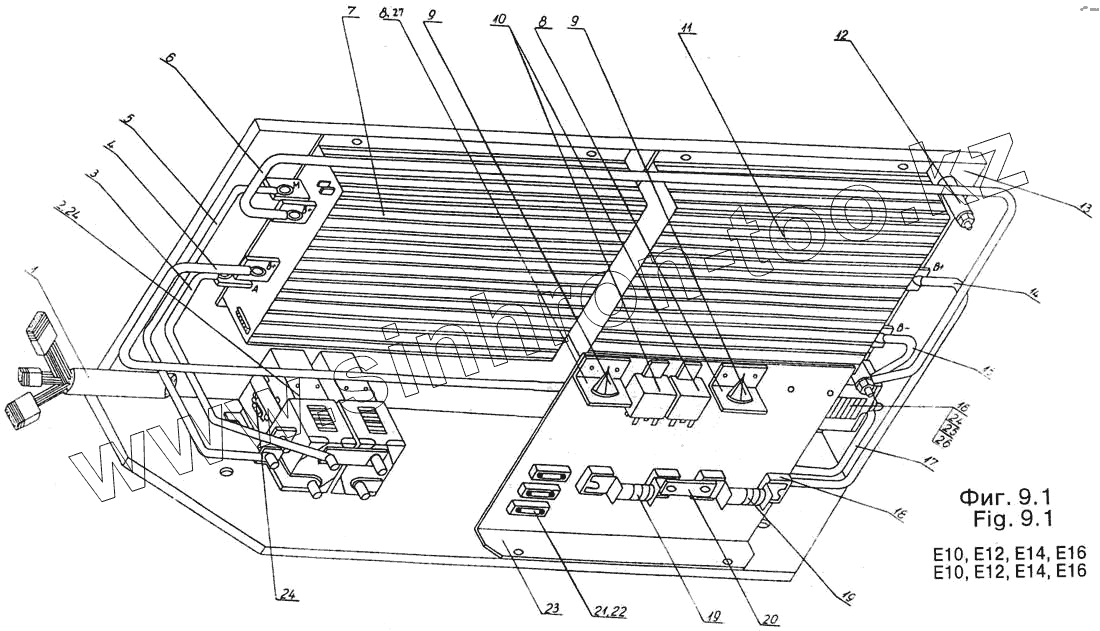

Каталог запасных частей к технике: Dimex-E-10. Щит электрический
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31.32.000 | 31.32.000 | Щит электрический | |
| 1 | 31.32.001 | Пучок проводов | |
| 2 | 31.32.002 | Контактор | |
| 3 | 31.32.003 | Провод | |
| 4 | 31.32.004 | Провод | |
| 5 | 31.32.005 | Провод | |
| 6 | 31.32.006 | Провод | |
| 7 | 31.32.007 | Импульсный регулятор | |
| 8 | 52.32.021 | Радиатор | |
| 9 | 52.32.020 | Диод | |
| 10 | 52.32.027 | Реле | |
| 11 | 31.32.008 | Импульсный регулятор | |
| 12 | 31.32.009 | Плита | |
| 13 | 31.32.010 | Плита | |
| 14 | 31.32.011 | Провод | |
| 15 | 31.32.012 | Провод | |
| 16 | 31.32.013 | Контактор | |
| 17 | 31.32.014 | Провод | |
| 18 | 52.32.025 | Плита | |
| 19 | 31.32.015 | Предохранитель силовой | |
| 20 | 52.32.015 | Провод | |
| 21 | 52.32.018 | Плита для предохранителя | |
| 22 | 52.32.019 | Предохранитель | |
| 23 | 31.32.016 | Плита | |
| 24 | 52.32.008 | Диод | |
| 25 | 32.32.016 | Кронштейн | |
| 26 | 52.32.007 | Резистор | |
| 27 | 52.32.022 | Плита |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
