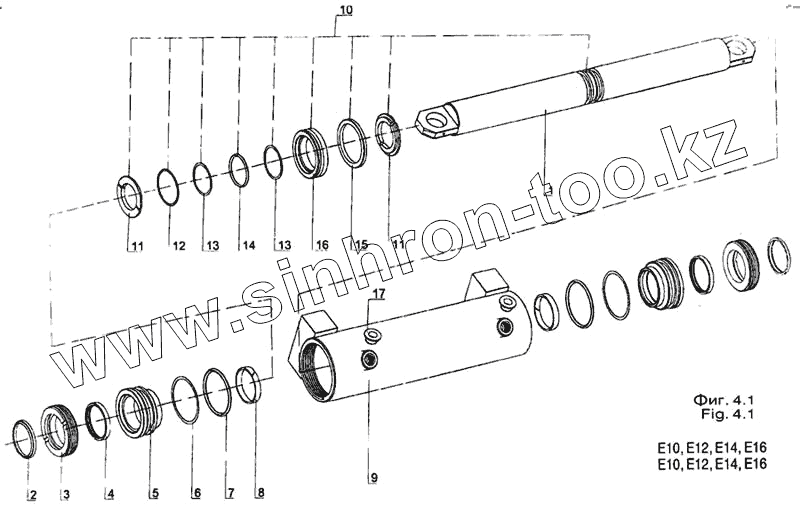

Каталог запасных частей к технике: Dimex-E-10. Поршневой цилиндр
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30.17.020 | 30.17.020 | Поршневой цилиндр ЦДП /80/120/45 | |
| 1 | 30.17.021 | Поршневой шток | |
| 2 | 32.17.022 | Маслосбрасыватель | |
| 3 | 32.17.023 | Гайка | |
| 4 | 32.17.024 | Манжета | |
| 5 | 32.17.025 | Затвор | |
| 6 | 32.17.026 | Кольцо | |
| 7 | 32.17.027 | "О"-кольцо | |
| 8 | 32.17.028 | Лента | |
| 9 | 30.17.022 | Цилиндр в сборе | |
| 10 | 30.17.023 | Поршневой шток в сборе | |
| 11 | 32.17.031 | Шайба | |
| 12 | 32.17.032 | Кольцо | |
| 13 | 32.17.033 | Кольцо | |
| 14 | 32.17.034 | О кольцо | |
| 15 | 32.17.035 | Уплотнение 80х64,5х6,3 | |
| 16 | 32.17.036 | Поршень | |
| 17 | 32.17.037 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
