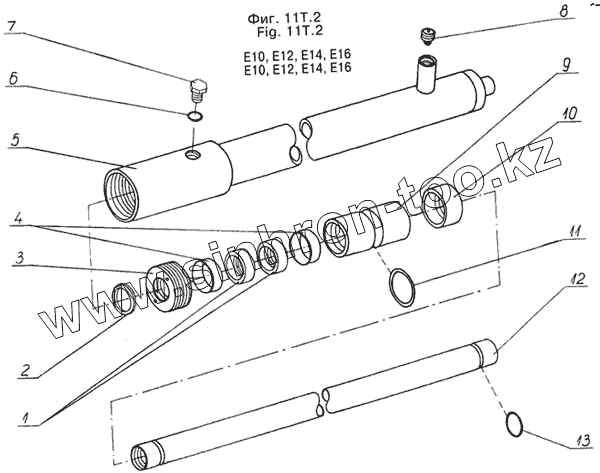

Каталог запасных частей к технике: Dimex-E-10. Плунжерный цилиндр /T12E, T18E/
1
2
3
4
5
5
5
5
5
5
5
5
5
6
7
8
9
10
11
12
12
12
12
12
12
12
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30.63.038 | 30.63.038 | Гидравлический плунжерный цилиндр ЦПХ 7/36х2100/ с КА Н=6200 | |
| 30.63.061 | 30.63.061 | Комплект резиновых уплотнении КаМ 8050 /поз.1+2+4+11/ | |
| 30.63.037 | 30.63.037 | Гидравлический плунжерный цилиндр ЦПХ Н=4000 | |
| 30.63.036 | 30.63.036 | Гидравлический плунжерный цилиндр ЦПХ 7/З6х1850/ с КА Н=5600 | |
| 30.63.035 | 30.63.035 | Гидравлический плунжерный цилиндр ЦПХ 7/36х1750/ с КА Н=5200 | |
| 30.63.034 | 30.63.034 | Гидравлический плунжерный цилиндр ЦПХ Н=3300 | |
| 30.63.033 | 30.63.033 | Гидравлический плунжерный цилиндр ЦПХ 7/36х1600/ с КА Н=4800 | |
| 30.63.032 | 30.63.032 | Гидравлический плунжерный цилиндр ЦПХ Н=3000 | |
| 30.63.031 | 30.63.031 | Гидравлический плунжерный цилиндр ЦПХ 7/36х1400/ с КА Н=4200 | |
| 30.63.030 | 30.63.030 | Гидравлический плунжерный цилиндр ЦПХ 7/36х1350/ с КА Н=4000 | |
| 1 | 30.63.061 | Комплект резиновых уплотнении КаМ 8050 /поз.1+2+4+11/ | |
| 2 | 30.63.061 | Комплект резиновых уплотнении КаМ 8050 /поз.1+2+4+11/ | |
| 3 | 30.63039 | Гайка | |
| 4 | 30.63.061 | Комплект резиновых уплотнении КаМ 8050 /поз.1+2+4+11/ | |
| 5 | 30.63.045 | Цилиндр в сборе S=1750 Н=5200 | |
| 5 | 30.63.048 | Цилиндр в сборе S=2100 Н=6200 | |
| 5 | 30.63.047 | Цилиндр в сборе S=2000 Н=4000 | |
| 5 | 30.63.046 | Цилиндр в сборе S=1850 Н=5600 | |
| 5 | 30.63.043 | Цилиндр в сборе S=1600 Н=4800 | |
| 5 | 30.63.042 | Цилиндр в сборе S=1500 Н=3000 | |
| 5 | 30.63.041 | Цилиндр в сборе S=1400 Н=4200 | |
| 5 | 30.63.040 | Цилиндр в сборе S=1350 Н=4000 | |
| 5 | 30.63.044 | Цилиндр в сборе S=1650 Н=3300 | |
| 6 | 99.12.013 | Кольцо А 8х12М1 | |
| 7 | 99.01.020 | Болт I М8х10-5,6 | |
| 8 | 30.53.012 | Клапан | |
| 9 | 30.63.049 | Затвор | |
| 10 | 30.63.050 | Шайба опорная | |
| 11 | 30.63.061 | Комплект резиновых уплотнении КаМ 8050 /поз.1+2+4+11/ | |
| 12 | 30.63.051 | Плунжер S=1350 Н=4000 | |
| 12 | 30.63.052 | Плунжер S=1400 Н=4200 | |
| 12 | 30.63.053 | Плунжер в сборе S=1500 Н=3000 | |
| 12 | 30.63.054 | Плунжер S=1600 Н=4800 | |
| 12 | 30.63.055 | Плунжер в сборе S=1650 Н=3300 | |
| 12 | 30.63.056 | Плунжер S=1750 Н=5200 | |
| 12 | 30.63.057 | Плунжер S=1850 Н=5600 | |
| 12 | 30.63.058 | Плунжер в сборе S=2000 Н=4000 | |
| 12 | 30.63.059 | Плунжер S=2100 Н=6200 | |
| 13 | 30.63.060 | "О"-кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
