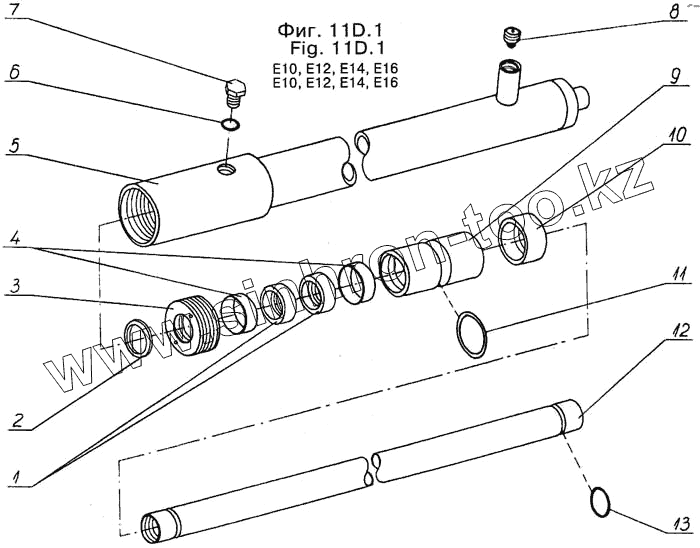

Каталог запасных частей к технике: Dimex-E-10. Плунжерный цилиндр /D12E, D18E/
1
2
3
4
5
5
5
5
6
7
8
9
10
11
12
12
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30.57.030 | 30.57.030 | Гидравлический плунжерный цилиндр ЦПХ Н=2000 | |
| 30.62.031 | 30.62.031 | Гидравлический плунжерный цилиндр ЦПХ Н=2800 | |
| 30.62.034 | 30.62.034 | Гидравлический плунжерный цилиндр ЦПХ Н=3300 | |
| 30.62.037 | 30.62.037 | Гидравлический плунжерный цилиндр ЦПХ Н=4000 | |
| 30.62.058 | 30.62.058 | Комплект резиновых уплотнений КаМ 8055 /поз. 1+2+4+11/ | |
| 1 | 30.62.058 | Комплект резиновых уплотнений КаМ 8055 /поз. 1+2+4+11/ | |
| 2 | 30.62.058 | Комплект резиновых уплотнений КаМ 8055 /поз. 1+2+4+11/ | |
| 3 | 30.62.038 | Гайка | |
| 4 | 30.62.058 | Комплект резиновых уплотнений КаМ 8055 /поз. 1+2+4+11/ | |
| 5 | 30.62.043 | Цилиндр в сборе S=830 Н=3300 | |
| 5 | 30.62.040 | Цилиндр в сборе S=700 Н=2800 | |
| 5 | 30.57.031 | Цилиндр в сборе S=500 Н=2000 | |
| 5 | 30.62.046 | Цилиндр в сборе S=1000 Н=4000 | |
| 6 | 99.12.013 | Кольцо А 8х12М1 | |
| 7 | 99.01.020 | Болт I М8х10-5,6 | |
| 8 | 30.57.012 | Клапан | |
| 9 | 30.62.047 | Затвор | |
| 10 | 30.62.048 | Шайба опорная | |
| 11 | 30.62.058 | Комплект резиновых уплотнений КаМ 8055 /поз. 1+2+4+11/ | |
| 12 | 30.62.056 | Плунжер S=1000 Н=4000 | |
| 12 | 30.57.032 | Плунжер S=500 Н=2000 | |
| 12 | 30.62.050 | Плунжер S=700 Н=2800 | |
| 12 | 30.62.053 | Плунжер S=830 Н=3300 | |
| 13 | 30.62.057 | "О"-кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
