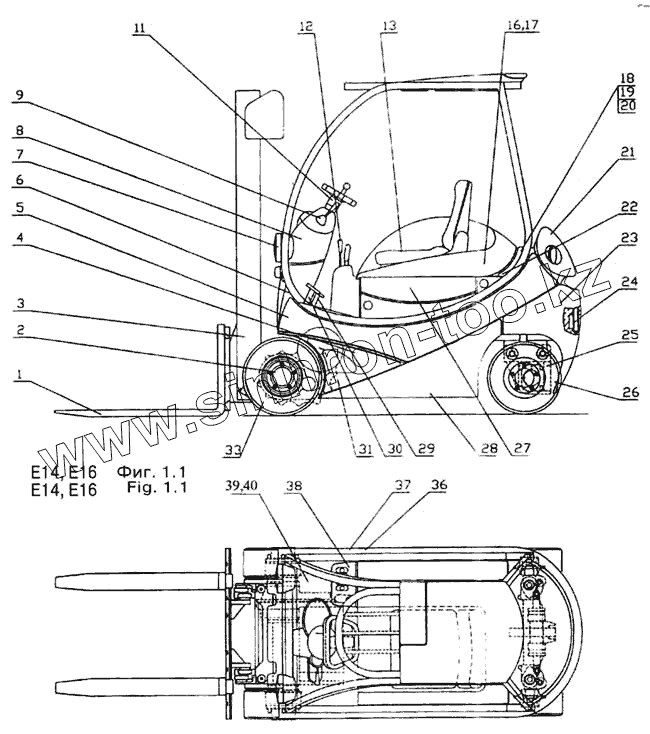

Каталог запасных частей к технике: Dimex-E-10. Общий вид
1
1
2
3
3
3
4
5
6
7
8
9
11
12
13
16
17
18
19
20
21
22
23
24
25
26
27
28
30
31
33
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31.01.000 | 31.01.000 | Общий вид | |
| 1 | 31.65.000 | Клык вил в сборе | |
| 1 | 31.64.000 | Клык вил в сборе | |
| 2 | 30.03.000 | Ведущий мост в сборе | |
| 3 | 31.50.000 | Подъемное устройство Н=3000 | |
| 3 | 31.54.000 | Подъемное устройство Н=2000 | |
| 3 | 31.59.000 | Подъемное устройство Н=4000 | |
| 4 | 31.02.000 | Шасси | |
| 5 | 31.01.001 | Крышка левая | |
| 6 | 31.01.002 | Защитная крышка | |
| 7 | 30.37.000 | Электрооборудование дополнительное | |
| 8 | 58.01.001 | Щиток приборов в сборе | |
| 9 | 31.31.000 | Электрооборудование | |
| 11 | 30.20.000 | Система управления в сборе | |
| 12 | 31.28.000 | Гидравлическая система в сборе | |
| 13 | 52.01.012 | Сидение | |
| 16 | 31.01.003 | Крышка батареи | |
| 17 | 30.01.007 | Амортизатор | |
| 18 | 31.01.004 | Балка | |
| 19 | 30.01.009 | Петля правая | |
| 20 | 30.01.010 | Петля левая | |
| 21 | 31.01.005 | Крышка задняя | |
| 22 | 31.01.006 | Планка к-т | |
| 23 | 31.01.007 | Противовес | |
| 24 | 31.01.008 | Тяж | |
| 25 | 30.15.000 | Управляемый мост в сборе | |
| 26 | 30.19.000 | Колесо 16х6-8 в сборе | |
| 27 | 31.01.009 | Изгиб в сборе | |
| 28 | 31.01.010 | Плита к-т | |
| 30 | 31.24.000 | Тормозная система в сборе | |
| 31 | 31.01.011 | Крышка левая малая | |
| 33 | 30.13.000 | Колесо | |
| 36 | 31.01.012 | Крышка правая | |
| 37 | 31.01.013 | Крышка правая малая | |
| 38 | 30.01.016 | Крышка распределителя | |
| 39 | 30.01.017 | Жестяное покрытие полав II | |
| 40 | 30.01.019 | Жестяное покрытие полав I |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
