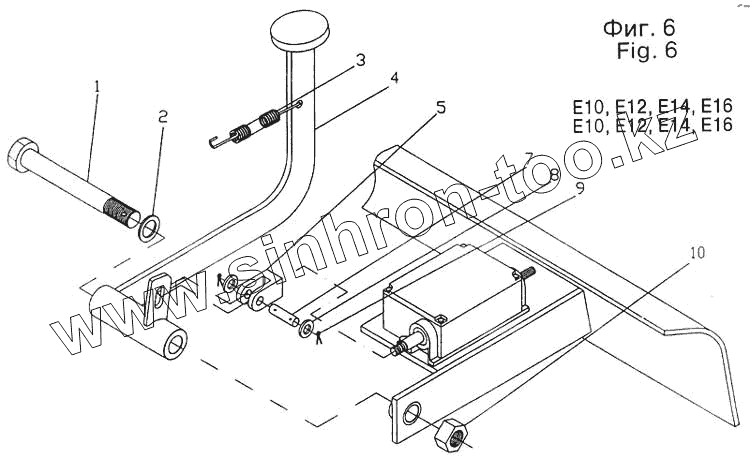

Каталог запасных частей к технике: Dimex-E-10. Командная система в сборе

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано Dimex-E-10

Схема > Не выбрано Общий вид Общий вид Ведущий мост в сборе Ведущий мост Редуктор Дифференциал Управляемый мост в сборе Управляемый мост в сборе Поршневой цилиндр Колесо 18x7-8 Колесо 18x7-8 SE Колесо 16x6-8 Колесо 16x6-8 SE Система управления в сборе Тормозная система в сборе Ручной тормоз Главный тормозной цилиндр Сервотормоз Электрооборудование в сборе Щит электрический Электродвигатель насосный Электродвигатель тяговый Командная система в сборе Электрооборудование дополнительное Подъемное устройство S12E 00.00.00 /H=3000 Подъемное устройство S12E 00.00.00 /H=3000 Подъемное устройство S12E 00.00.00 /H=3000 Подъемное устройство D12E 00.00.00 /H=2000 Подъемное устройство D12E 00.00.00 /H=2000 Подъемное устройство D12E 00.00.00 /H=2000 Подъемное устройство Т12Е 00.00.00 /H=4000 Подъемное устройство Т12Е 00.00.00 /H=4000 Подъемное устройство Т12Е 00.00.00 /H=4000 Подъемное устройство S18E 00.00.00 /Н=3000 Подъемное устройство S18E 00.00.00 /Н=3000 Подъемное устройство S18E 00.00.00 /Н=3000 Подъемное устройство D18E 00.00.00 /H=2000 Подъемное устройство D18E 00.00.00 /H=2000 Подъемное устройство D18E 00.00.00 /H=2000 Подъемное устройство Т18Е 00.00.00 /H=4000 Подъемное устройство Т18Е 00.00.00 /H=4000 Подъемное устройство Т18Е 00.00.00 /H=4000 Плунжерный цилиндр /S12E, S18E/ Плунжерный цилиндр /D12E, D18E/ Плунжерный цилиндр /D12E, D18E/ Плунжерный цилиндр /T12E, T18E/ Плунжерный цилиндр /T12E, T18E/ Клык вил в сборе Клык вил в сборе Гидравлическая система в сборе Гидравлическая система в сборе Поршневой гидравлический цилиндр

1

2

3

4

5

7

8

9

10

Позиция на иллюстрации	Заводской номер детали		Название детали
30.23.000	30.23.000		Командная система в сборе
1	99.01.102		Болт М20х140-5,6
2	99.06.009		Шайба М20
3	30.23.001		Пружина
4	30.23.002		Педаль акселератора в сборе
5	30.23.003		Вилка
7	30.23.004		Ось
8	99.05.006		Шайба 2-10Н
9	99.08.002		Шплинт 2х16
10	99.03.010		Гайка А М20-5

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
