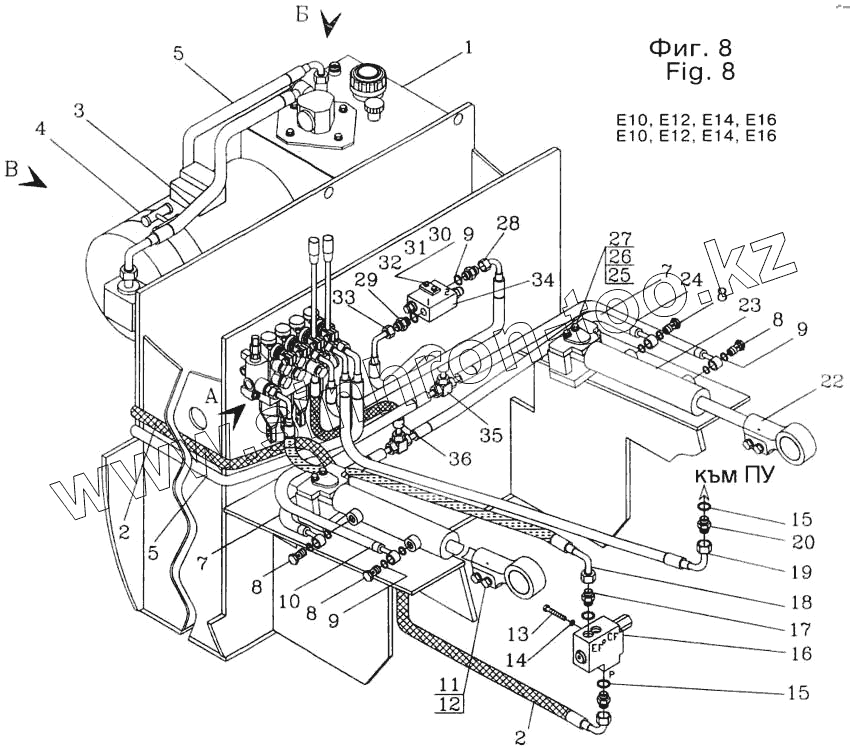

Каталог запасных частей к технике: Dimex-E-10. Гидравлическая система в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
4
5
5
5
7
7
8
8
8
8
9
9
9
10
11
12
13
14
15
15
16
17
18
19
20
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
31.28.000 31.28.000 Гидравлическая система в сборе
1 31.28.001 Масляный бак в сборе
1 30.28.001 Масляный бак в сборе
2 31.28.002 Гибкое соединение
2 30.28.002 Гибкое соединение
3 31.28.003 Гибкое соединение
4 30.35.000 Насосный электродвигатель
5 31.28.004 Гибкое соединение
5 30.28.003 Гибкое соединение
6 31.28.007 Гидравлический распределитель
6 31.28.006 Гидравлический распределитель
6 31.28.005 Гидравлический распределитель
7 31.28.008 Гибкое соединение
8 31.28.009 Болт накидной гайки М16х1,5
9 99.12.003 Кольцо
10 31.28.010 Гибкое соединение
11 99.01.076 Болт М12х35-5,6
12 99.05.007 Шайба 2 12Н
13 99.01.040 Болт М8х60-5,6
14 99.05.005 Шайба 2 8Н
15 99.12.005 Кольцо
16 31.28.010 Гибкое соединение
17 99.11.007 Штуцер
18 31.28.011 Гибкое соединение
19 31.28.012 Гибкое соединение
20 99.11.005 Штуцер
22 31.28.013 Проушина в сборе
23 31.28.014 Поршневой цилиндр
24 31.28.015 Гибкое соединение
25 99.01.046 Болт М10х16-5,6
26 99.05.006 Шайба 2-10Н
27 99.06.006 Шайба М10
28 31.28.016 Гибкое соединение
29 99.11.003 Штуцер
30 99.01.014 Болт М6х40-5,6
31 99.05.004 Шайба 2-6Н
32 99.03.003 Гайка М6-5
33 31.28.017 Гибкое соединение
34 31.28.018 Опорный клапан
35 31.28.019 Тройник
36 31.28.020 Гибкое соединение
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
