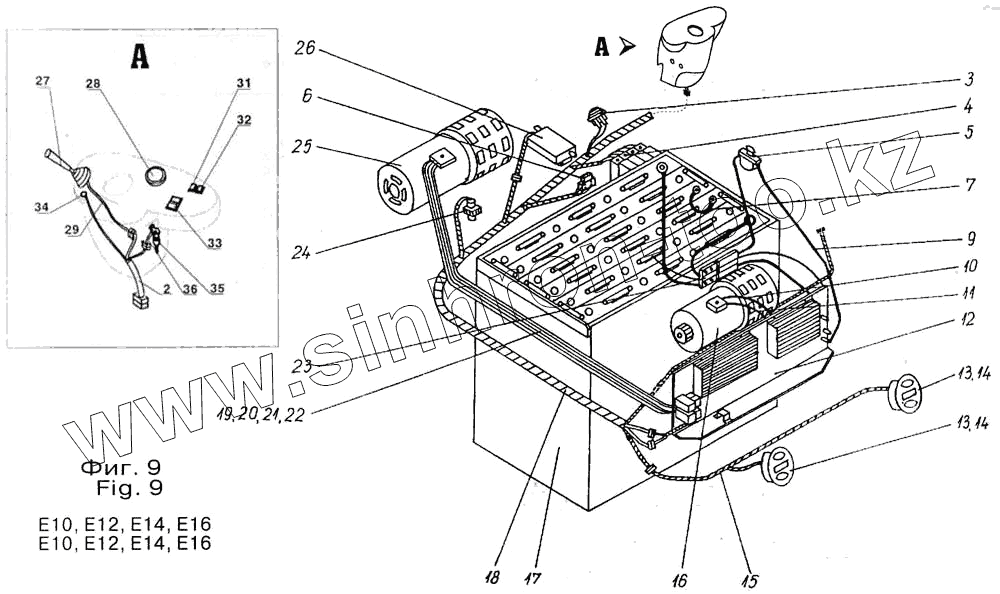

Каталог запасных частей к технике: Dimex-E-10. Электрооборудование в сборе
2
3
4
5
6
7
9
10
11
11
12
13
13
14
14
15
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
25
26
27
28
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30.31.000 | 30.31.000 | Электрооборудование | |
| 2 | 30.31.001 | Пучок проводов | |
| 3 | 52.31.025 | Звуковой сигнал К9-12V | |
| 4 | 30.31.003 | Переключатель гидрораспределителя | |
| 5 | 52.31.012 | Прерыватель аварийный | |
| 6 | 52.31.008 | Переключатель | |
| 7 | 32.31.001 | Параллельное соединение | |
| 8 | 32.31.002 | Пучок проводов | |
| 9 | 30.31.004 | Микропереключатель | |
| 10 | 31.31.001 | Провод | |
| 11 | 31.31.002 | Провод | |
| 11 | 30.31.005 | Провод | |
| 12 | 31.32.000 | Щит электрический | |
| 13 | 52.31.006 | Задний осветительный корпус | |
| 14 | 52.31.007 | Электрическая лампа 12V, 21W | |
| 15 | 30.31.006 | Пучок проводов | |
| 16 | 30.35.000 | Насосный электродвигатель | |
| 17 | 30.31.007 | Тяговая аккумуляторная батарея | |
| 17 | 31.31.003 | Тяговая аккумуляторная батарея | |
| 18 | 31.31.004 | Пучок проводов | |
| 18 | 30.31.008 | Пучок проводов | |
| 19 | 30.31.009 | Провод | |
| 19 | 31.31.005 | Провод | |
| 20 | 30.31.010 | Провод | |
| 20 | 31.31.006 | Провод | |
| 21 | 30.31.011 | Провод | |
| 21 | 31.31.007 | Провод | |
| 22 | 30.31.012 | Провод | |
| 22 | 31.31.008 | Провод | |
| 23 | 30.31.013 | Соединение штепсельное с проводами | |
| 24 | 52.31.016 | Выключатель | |
| 25 | 30.33.000 | Электродвигатель тяговый | |
| 26 | 52.31.024 | Вход акселератора | |
| 27 | 30.31.014 | Реверс | |
| 28 | 30.31.015 | Прибор комбинированный | |
| 31 | 52.31.044 | Лампа контрольная | |
| 32 | 52.31.045 | Лампа контрольная | |
| 33 | 52.31.046 | Включатель | |
| 34 | 30.31.016 | Кнопка | |
| 35 | 30.31.017 | Переключатель контактный | |
| 36 | 32.31.014 | Пучок проводов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
