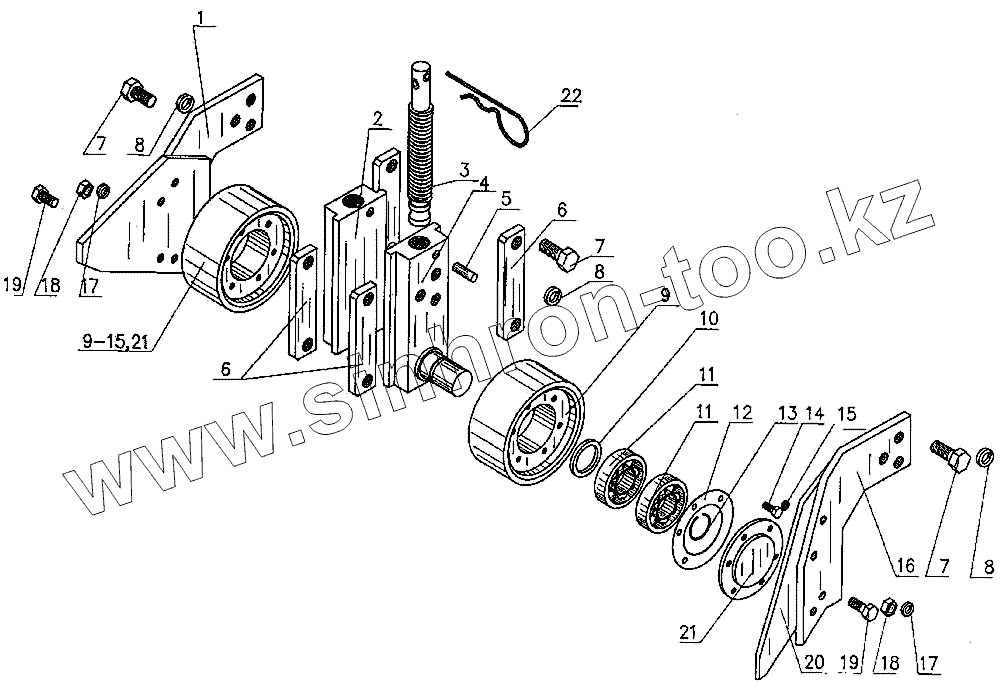

Каталог запасных частей к технике: ДЭЗ ФД-500. Установка катков опорных
1
2
2
3
4
5
6
6
7
7
7
8
8
8
9
9
10
11
11
12
13
14
15
15
16
17
17
18
18
19
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15.62059 | 15.62059 | Шплинт | |
| 1 | ФДН-500.08.00.009 | Опора правая | |
| 2 | ФДН-500.08.02.000 | Ступица правая | |
| 3 | ФДН-500.08.00.001 | Винт регулировочный | |
| 4 | ФДН-500.08.01.000 | Ступица левая | |
| 5 | ФДН-500.08.00.005 | Штифт | |
| 6 | ФДН-500.08.00.004 | Пластина | |
| 7 | Болт М16-8gх35.36 [ГОСТ 7795-70] | Болт М16-8gх35.36 | |
| 8 | Шайба 16.65 Г [ГОСТ 6402-70] | Шайба 16.65 Г | |
| 9 | ФДН-500.08.00.002 | Каток | |
| 10 | Кольцо СП-52-39-5 [V2214.3ГОСТ 6308-71] | Кольцо СП-52-39-5 | |
| 11 | Подшипник 207 [ГОСТ 8338-75] | Подшипник 207 | |
| 12 | ФДН-500.08.00.006 | Прокладка | |
| 13 | ФДН-500.08.00.007 | Кольцо запорное | |
| 14 | Болт М8-8gх20.36 [ГОСТ 7795-70] | Болт М8-8gх20.36 | |
| 15 | Шайба 8.65Г [ГОСТ 6402-70] | Шайба 8.65Г | |
| 16 | ФДН-500.08.00.008 | Опора левая | |
| 17 | Шайба 12.65Г [ГОСТ 6402-70] | Шайба 12.65Г | |
| 18 | Гайка М12-5 [ГОСТ 5945-70] | Гайка М12-5 | |
| 19 | Болт М12-8gх40.36 [ГОСТ 7795-70] | Болт М12-8gх40.36 | |
| 20 | ФДН-500.08.00.010 | Отбойник | |
| 21 | ФДН-500.08.00.003 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
