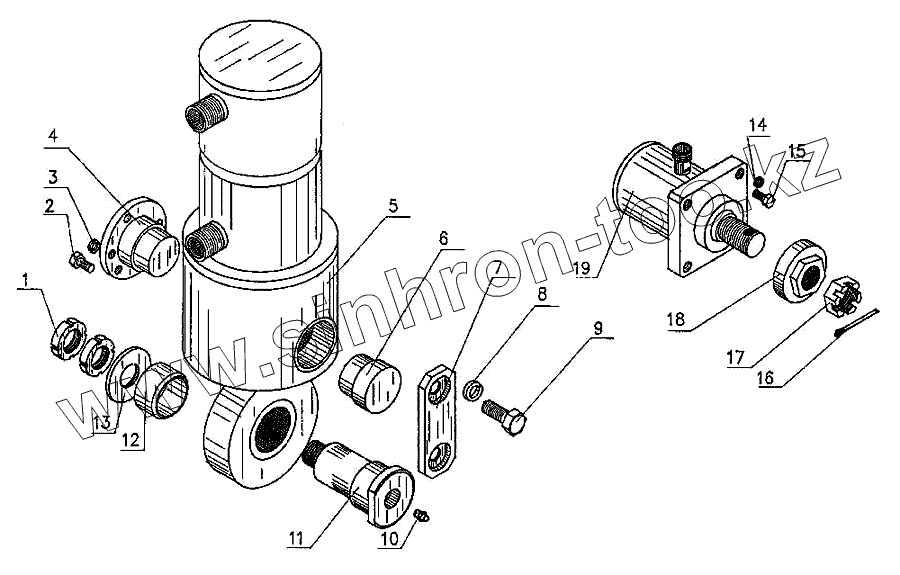

Каталог запасных частей к технике: ДЭЗ ФД-500. Установка гидроцилиндров
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Гайка М30Х1.5-7Н [ГОСТ 11871-88] | Гайка М30Х1.5-7Н | |
| 2 | Болт М10-8gх25 [ГОСТ 7796-70] | Болт М10-8gх25 | |
| 3 | Шайба 10.65Г [ГОСТ 6402-70] | Шайба 10.65Г | |
| 4 | ЭТЦ-1609.10.32.003 | Ось | |
| 5 | ЦГП2-41.1М16.110 | Цилиндр 56.340.00.000 | |
| 6 | ФДН- 500.05.00.012 | Ось | |
| 7 | ФДН-500.05.00.013 | Планка | |
| 8 | Шайба 16.65Г [ГОСТ 6402-70] | Шайба 16.65Г | |
| 9 | Болт М16-8gх35 [ГОСТ 7796-70] | Болт М16-8gх35 | |
| 10 | Масленка 1.2 Ц6 [ГОСТ 19853-74] | Масленка 1.2 Ц6 | |
| 11 | ЭТЦ-1609.10.32.001 | Палец | |
| 12 | ЭТЦ-1609.10.32.002 | Втулка | |
| 13 | ЭТЦ-1609.10.32.004 | Шайба | |
| 14 | Шайба 12.65Г [ГОСТ 6402-70] | Шайба 12.65Г | |
| 15 | Болт М12-8gх25 [ГОСТ 7796-70] | Болт М12-8gх25 | |
| 16 | Шплинт 6.3х50 [ГОСТ 397-79] | Шплинт 6.3х50 | |
| 17 | ФДН-500.05.00.005 | Гайка | |
| 18 | ФДН-500.05.00.004 | Гайка | |
| 19 | ФДН- 500.05.01.000 | Цилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
