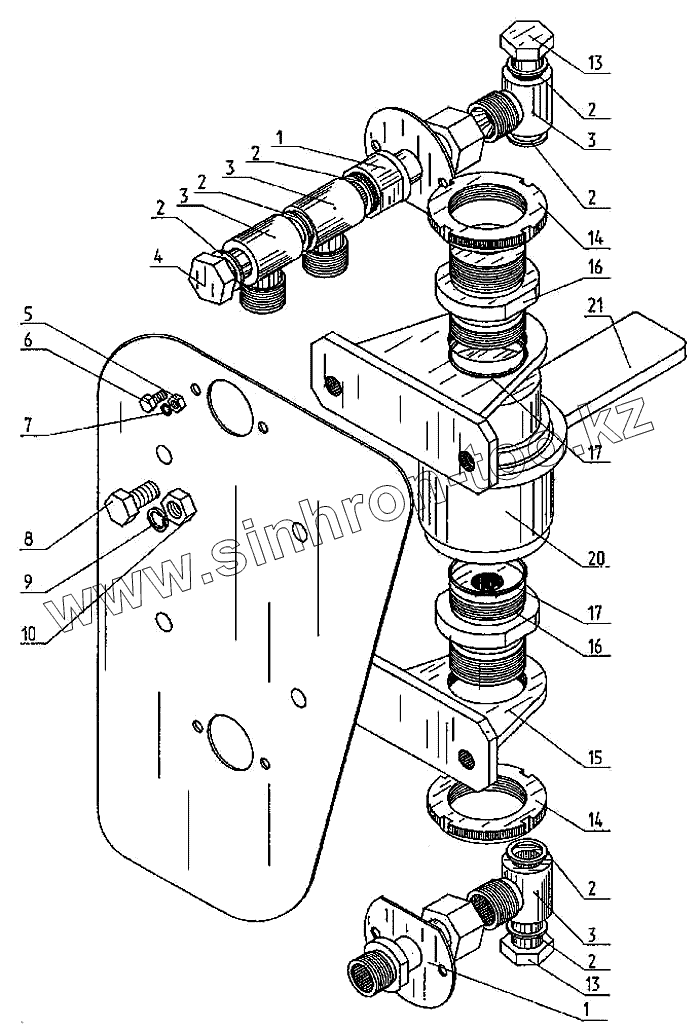

Каталог запасных частей к технике: ДЭЗ ФД-500. Установка дросселя
1
1
2
2
2
2
2
2
2
3
3
3
3
4
5
6
7
8
9
10
13
13
14
14
15
16
16
17
17
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭТЦ-1609.10.01.100 | Штуцер | |
| 2 | ЭТЦ-1609.10.00.042 | Прокладка | |
| 3 | ЭТЦ-1609.10.00.039 | Штуцер | |
| 4 | ЭТЦ-1609.10.00.054 | Болт поворотный | |
| 5 | Гайка М6.5 [ГОСТ 5915-70] | Гайка М6.5 | |
| 6 | Болт М6х16.36 [ГОСТ 7796-70] | Болт М6х16.36 | |
| 7 | Шайба 6.02 [ГОСТ 11371-78] | Шайба 6.02 | |
| 8 | Болт М12х25.36 [ГОСТ 7796-70] | Болт М12х25.36 | |
| 9 | Шайба 12.65Г [ГОСТ 6402-70] | Шайба 12.65Г | |
| 10 | Гайка М12.5 [ГОСТ 5915-70] | Гайка М12.5 | |
| 13 | ЭТЦ-1609.10.01.001 | Болт поворотный | |
| 14 | Гайка М48х1.5-7Н.08.06 [ГОСТ 11871-88] | Гайка М48х1.5-7Н.08.06 | |
| 15 | ЭТЦ-1609.10.01.200 | Кронштейн | |
| 16 | ЭТЦ-1609.10.01.002 | Штуцер | |
| 17 | Кольцо 046-050-25-2-3 [ГОСТ 9833-73] | Кольцо 046-050-25-2-3 | |
| 20 | Дроссель с обратным клапаном | Дроссель с обратным клапаном |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
