Каталог запасных частей к технике: ДЭЗ ФД-500. Система водоснабжения

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

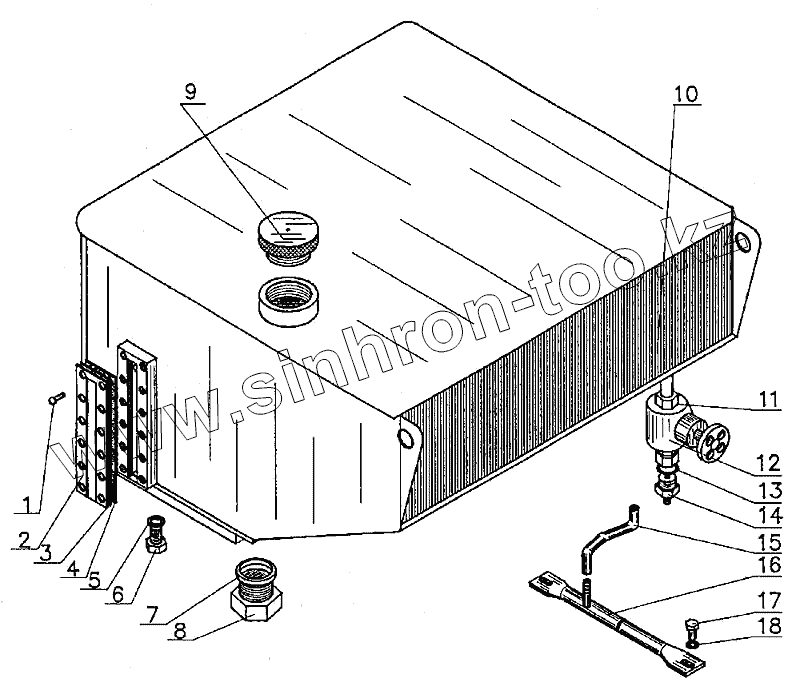

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Винт 1.М6-8gх20.46 [ГОСТ 17473-80]		Винт 1.М6-8gх20.46
2	ЭТЦ-252.05.01.018		Крышка
3	ЭТЦ- 252.05.01.014		Стекло
4	ЭТЦ-252.05.01.017		Прокладка
5	Шайба 16.65Г [ГОСТ 6402-70]		Шайба 16.65Г
6	Болт М16-8gх25.46 [ГОСТ 7796-70]		Болт М16-8gх25.46
7	ЭТЦ-1609.10.00.051		Прокладка
8	ЭТЦ-252.05.00.080		Пробка
9	ФД-500.04.00.001		Крышка
10	ФДН-500.07.10.000		Бак
11	ФД-500.04.00.002		Гайка
12	Вентиль запорный муфтовый Ду=20, исп3 [ГОСТ 9086-74]		Вентиль запорный муфтовый Ду=20, исп3
13	ФД-500.04.00.004		Прокладка
14	ФД-500.04.00.003		Ниппель
15	Рукав 111-9-2.0 L=360 [ГОСТ 9356-75]		Рукав 111-9-2.0 L=360
16	ФДН-500.07,20,000		Питатель
17	Болт М10-8gх16.46 [ГОСТ 7796-70]		Болт М10-8gх16.46
18	Шайба 10.02 [ГОСТ 11371-78]		Шайба 10.02

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
