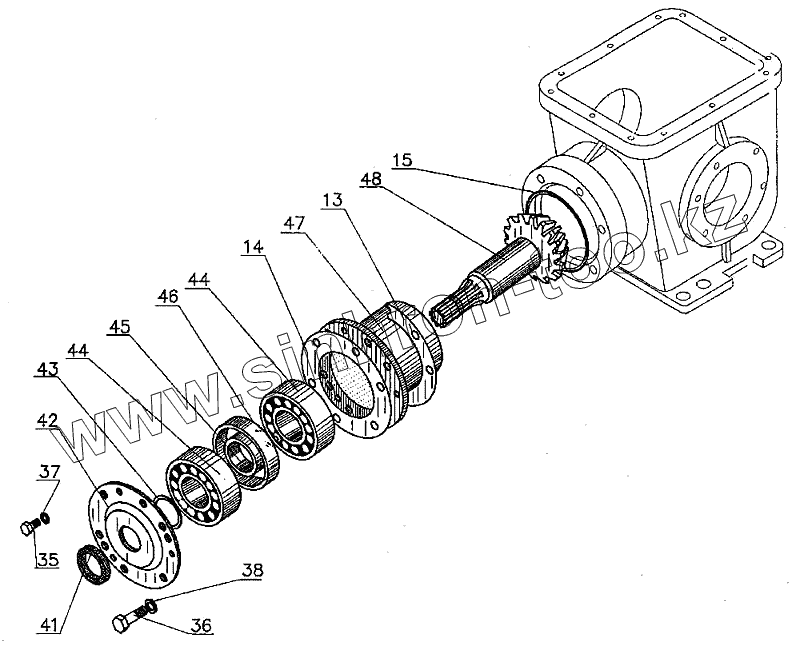

Каталог запасных частей к технике: ДЭЗ ФД-500. Редуктор угловой
13
14
15
35
36
37
38
41
42
43
44
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13 | ФДН-500.06.02.013 | Прокладка (набор) | |
| 14 | ФДН-500.06.01.009 | Прокладка | |
| 15 | Кольцо 145х155х58 [ГОСТ 9833-73] | Кольцо 145х155х58 | |
| 35 | Болт М12-8gх20.36 [ГОСТ 7796-70] | Болт М12-8gх20.36 | |
| 36 | Болт М16-8gх45.36 [ГОСТ 7796-70] | Болт М16-8gх45.36 | |
| 37 | Шайба пружинная 12.65Г [ГОСТ 6402-70] | Шайба пружинная 12.65Г | |
| 38 | Шайба пружинная 16.65Г [ГОСТ 6402-70] | Шайба пружинная 16.65Г | |
| 41 | Манжета 1-50х70-1 [ГОСТ 8752-79] | Манжета 1-50х70-1 | |
| 42 | ФДН-500.06.01.006 | Крышка | |
| 43 | Кольцо В-60 [ГОСТ 13940-86] | Кольцо В-60 | |
| 44 | Подшипник 3612 [ГОСТ 5721-75] | Подшипник 3612 | |
| 45 | ФДН-500.06.01.008 | Втулка | |
| 46 | ФДН-500.06.01.007 | Втулка | |
| 47 | ФДН-500.06.01.005 | Стакан | |
| 48 | ФДН-500.06.01.001 | Вал-шестерня коническая |
