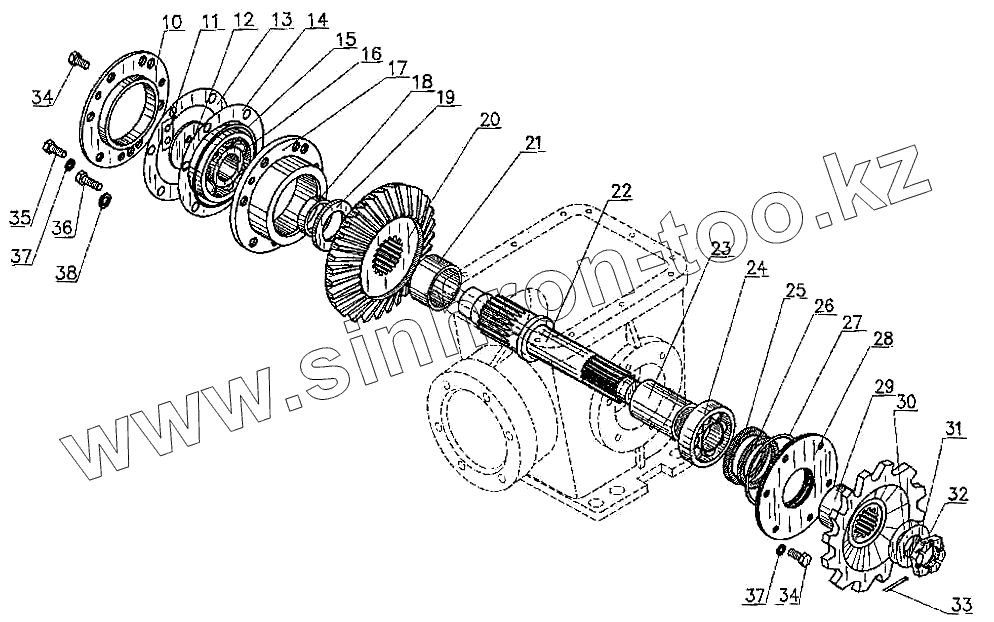

Каталог запасных частей к технике: ДЭЗ ФД-500. Редуктор угловой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
37
38
Позиция на иллюстрации Заводской номер детали Название детали
10 ФДН-500.06.01.010 Крышка
11 ФДН-500.06.02.027 Планка отгибная
12 ФДН-500.06.02.025 Шайба
13 ФДН-500.06.02.013 Прокладка (набор)
14 ФДН-500.06.01.009 Прокладка
15 Кольцо 145х155х58 [ГОСТ 9833-73] Кольцо 145х155х58
16 Подшипник 410 [ГОСТ 8338-75] Подшипник 410
17 ФДН-500.06.01.004 Стакан
18 ФДН-500.06.01.015 Втулка
19 ФДН-500.06.01.016 Шайба
20 ЭТЦ-1609.30.00.002 Шестерня
21 ФДН-500.06.01.003 Втулка
22 ФДН-500.06.01.002 Вал
23 ФДН-500.06.01.017 Втулка дистанционная
24 Подшипник 311 [ГОСТ 8338-75] Подшипник 311
25 Манжета 1.75х100-1 [ГОСТ 8752-79] Манжета 1.75х100-1
26 Кольцо войлочное СП 93-74-7 [ГОСТ 6308-71] Кольцо войлочное СП 93-74-7
27 Кольцо 120х130х58 [ГОСТ 9833-73] Кольцо 120х130х58
28 ФДН-500.06.01.018 Крышка
29 ФДН-500.06.01.019 Звездочка
30 ФДН-500.06.01.022 Прокладка
31 ФДН-500.06.01.021 Шайба
32 ФДН-500.06.01.020 Гайка
33 Шплинт 5х80 [ГОСТ 397-79] Шплинт 5х80
34 Болт М12-8gх25.36 [ГОСТ 7796-70] Болт М12-8gх25.36
35 Болт М12-8gх20.36 [ГОСТ 7796-70] Болт М12-8gх20.36
36 Болт М16-8gх45.36 [ГОСТ 7796-70] Болт М16-8gх45.36
37 Шайба пружинная 12.65Г [ГОСТ 6402-70] Шайба пружинная 12.65Г
38 Шайба пружинная 16.65Г [ГОСТ 6402-70] Шайба пружинная 16.65Г
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
