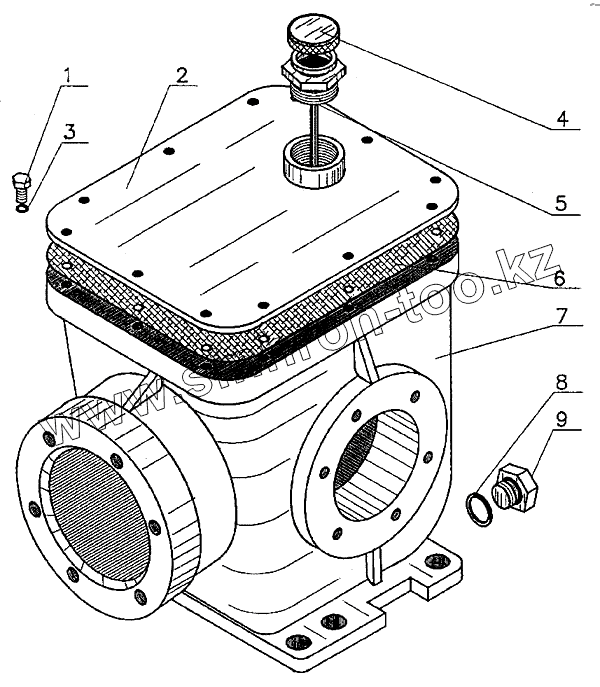

Каталог запасных частей к технике: ДЭЗ ФД-500. Редуктор угловой
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт М10-8gх25.36 [ГОСТ 7796-70] | Болт М10-8gх25.36 | |
| 2 | ФДН-500.06.01.300 | Крышка | |
| 3 | Шайба пружинная 10.65 Г [ГОСТ 6402-70] | Шайба пружинная 10.65 Г | |
| 4 | БТМ-3.850-34-61/2 | Крышка | |
| 5 | ФДН-500.06.01.400 | Маслоуказатель | |
| 6 | ФДН-500.06.01.011 | Прокладка | |
| 7 | ФДН-500.06.01.012 | Корпус | |
| 8 | ЭТЦ-1609.10.000.051 | Прокладка | |
| 9 | ЭТЦ-252.05.00.080 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
