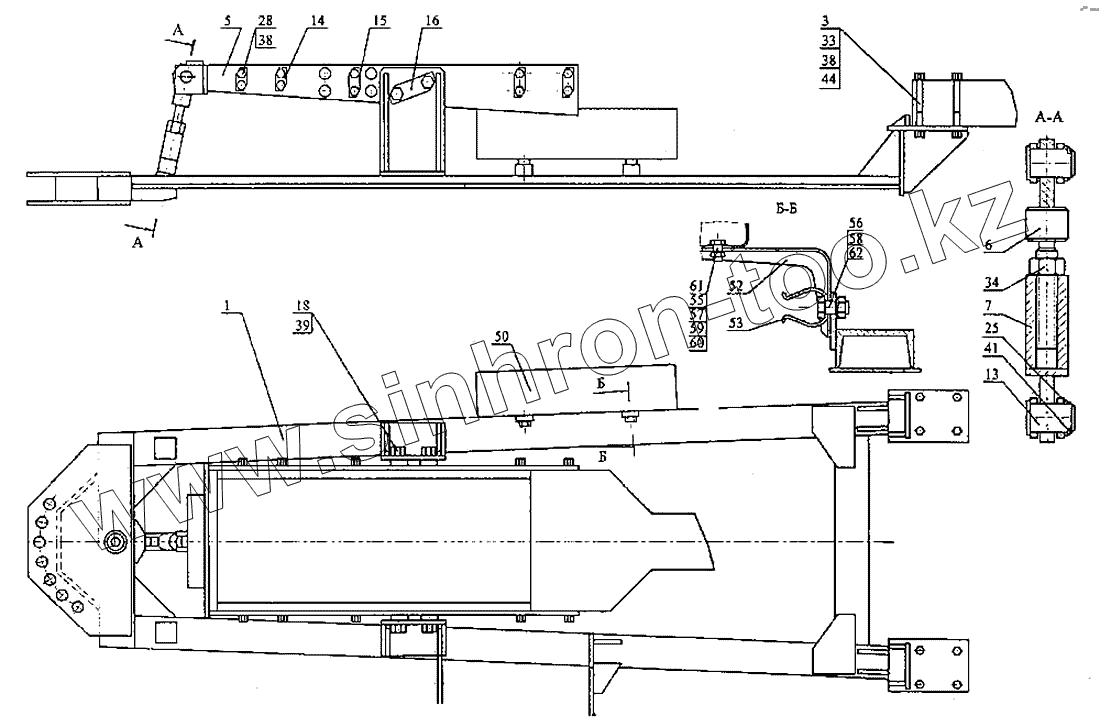

Каталог запасных частей к технике: ДЭЗ ФД-500. Рама
1
3
5
6
7
13
14
15
16
18
25
28
33
34
38
38
39
41
44
50
52
53
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭТЦ-1609.15.01.000 | Рама нижняя | |
| 3 | ЭТЦ-1609.15.00.100 | Болт | |
| 5 | ЭТЦ-165.006.002.000 | Дышло | |
| 6 | ЭТЦ-165.006.200.030 | Винт | |
| 7 | ЭТЦ-165.006.200.020 | Тяга | |
| 13 | ЭТЦ-165.006.200.001 | Палец | |
| 14 | ЭТЦ-165.006.000.011 | Планка | |
| 15 | ЭТЦ-165.006.000.005 | Планка | |
| 16 | ЭТЦ-165.006.000.012 | Планка | |
| 18 | ЭТЦ-165.006.000.014 | Болт специальный | |
| 25 | 81 949 365 | Шайба 3х42х55 | |
| 28 | Болт М16х40.36.019 [ГОСТ 7798-70] | Болт М16х40.36.019 | |
| 33 | Гайка М16-6Н.5 [ГОСТ 5915-70] | Гайка М16-6Н.5 | |
| 34 | Гайка М30-6Н.5 [ГОСТ 5915-70] | Гайка М30-6Н.5 | |
| 38 | Шайба 16.65 Г [ГОСТ 6402-70] | Шайба 16.65 Г | |
| 39 | Шайба 30.65 Г [ГОСТ 6402-70] | Шайба 30.65 Г | |
| 41 | Шплинт 3.2х32 [ГОСТ 397-79] | Шплинт 3.2х32 | |
| 44 | Шайба 16.01 [ГОСТ 11371-78] | Шайба 16.01 | |
| 50 | 70-3919110 | Ящик | |
| 52 | Кронштейн | Кронштейн | |
| 53 | 50-3913214 | Зажим | |
| 55 | 50-8400018 | Буфер | |
| 56 | Болт М16-6gх32.88.019 [ГОСТ 7796-70] | Болт М16-6gх32.88.019 | |
| 57 | Болт М8-6gх16.88.019 [ГОСТ 7796-70] | Болт М8-6gх16.88.019 | |
| 58 | Шайба 16 ОТ 65 Г 06 [ГОСТ 6402-70] | Шайба 16 ОТ 65 Г 06 | |
| 59 | Шайба 8 65 Г 06 [ГОСТ 6402-70] | Шайба 8 65 Г 06 | |
| 60 | Шайба 8.01.019 [ГОСТ 11371-78] | Шайба 8.01.019 | |
| 61 | Гайка М8-6Н.6.019 [ГОСТ 5915-70] | Гайка М8-6Н.6.019 | |
| 62 | Гайка М16-6Н.6.019 [ГОСТ 5915-70] | Гайка М16-6Н.6.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
