Каталог запасных частей к технике: ДЭЗ ФД-500. Гидросистема
1
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16

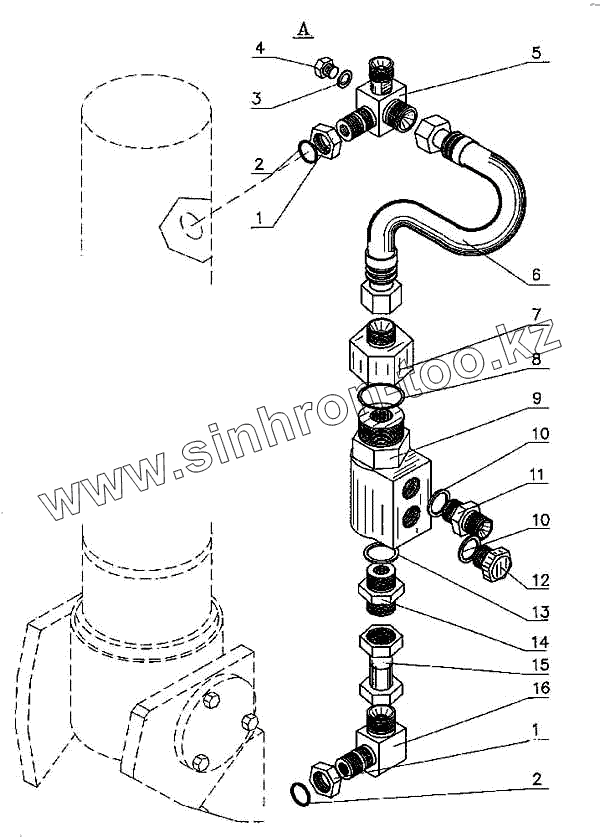

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ФДН-500.04.00.003 | Гайка | |
| 2 | Кольцо 020-025-30-2-1 [ГОСТ 9833-73] | Кольцо 020-025-30-2-1 | |
| 3 | У2201.1 | Прокладка 12 | |
| 4 | ЭТЦ-252.05.00.0185 | Пробка | |
| 5 | ФДН-500.04.04.000 | Угольник | |
| 6 | ФДН-500.04.02.000 | Трубопровод | |
| 7 | ЭТЦ-1609.10.00.058 | Штуцер | |
| 8 | Кольцо 038-044-36-2-3 [ГОСТ 9833-75] | Кольцо 038-044-36-2-3 | |
| 9 | Гидрозамок 541.12.000 | Гидрозамок 541.12.000 | |
| 10 | У2201.5 | Прокладка | |
| 11 | ЭТЦ-1609.10.00.048 | Штуцер М22 | |
| 12 | ЭТЦ-1609.10.00.059 | Заглушка | |
| 13 | ЭТЦ-1609.10.00.051 | Прокладка | |
| 14 | У4571.118 | Штуцер 15-М27 | |
| 15 | ФДН-500.04.03.000 | Вставка | |
| 16 | ФДН-500.04.00.002 | Угольник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
