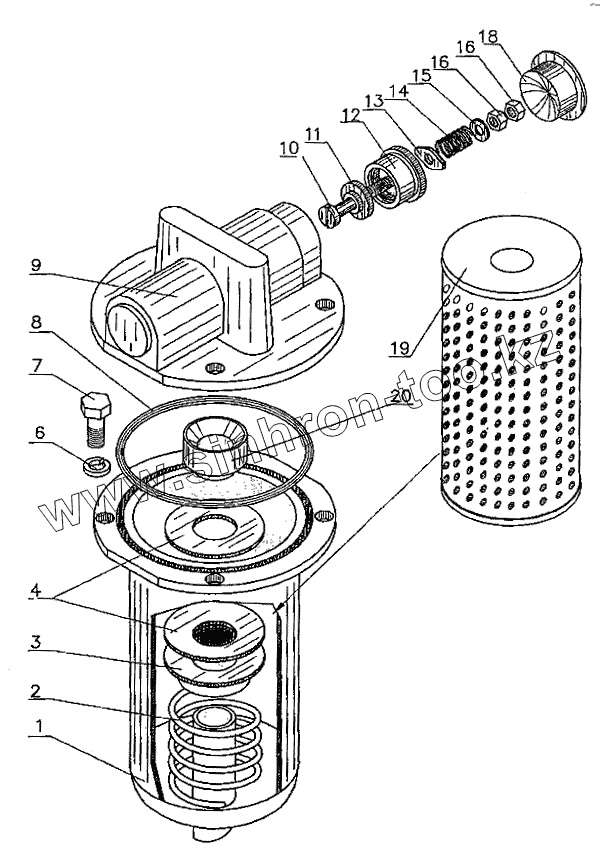

Каталог запасных частей к технике: ДЭЗ ФД-500. Фильтр линейный
1
2
3
4
6
7
8
9
10
11
12
13
14
15
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭТЦ-1609.10.07.120 | Цилиндр в сборе | |
| 2 | ФЛ-32.00.00.01 | Пружина | |
| 3 | ЭТЦ-1609.10.07.101 | Втулка | |
| 4 | ФЛ-32.00.00.02 | Кольцо уплотнительное | |
| 6 | Шайба 12.65 Г [ГОСТ 6402-70] | Шайба 12.65 Г | |
| 7 | Болт М12-8gх30.5.8 [ГОСТ 9833-79] | Болт М12-8gх30.5.8 | |
| 8 | Кольцо 135-140-36 [ГОСТ] | Кольцо 135-140-36 | |
| 9 | ЭТЦ-1609.10.07.130 | Крышка | |
| 10 | ФЛ-32.01.00.05 | Шток | |
| 11 | ФЛ-32.01.00.04 | Клапан | |
| 12 | ФЛ-32.01.00.03 | Седло | |
| 13 | ФЛ-32.01.00.07 | Упор | |
| 14 | ФЛ-32.01.00.06 | Пружина | |
| 15 | Шайба 8.02 [ГОСТ 11371-78] | Шайба 8.02 | |
| 17 | Гайка М8-6Н.5 [ГОСТ 5915-70] | Гайка М8-6Н.5 | |
| 18 | ФЛ-32.01.00.08 | Заглушка | |
| 19 | ФЛ-32.04.00.00 | Фильтрующий элемент | |
| 20 | ФЛ-32.01.00.02 | Патрубок приемный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
