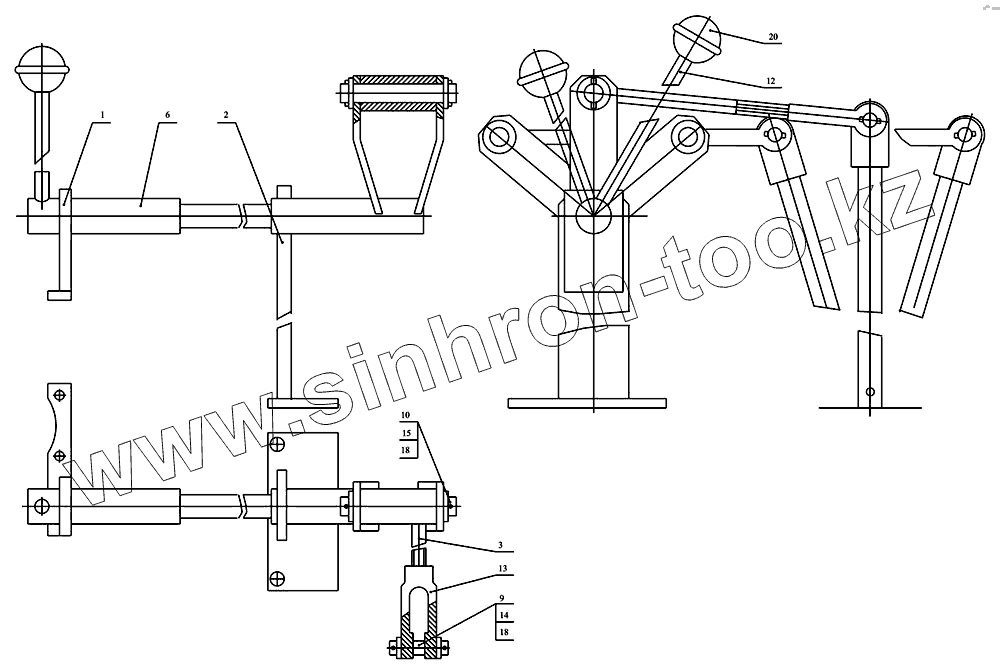

Каталог запасных частей к технике: ДЭЗ ЭТЦ-201. Механизм переключения 201.69.00.000
1
2
3
6
9
10
12
13
14
15
18
18
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201.69.00.000 | 201.69.00.000 | Механизм переключения | |
| 1 | 165А-030001.000 | Кронштейн | |
| 2 | 165А-030002-000 | Кронштейн | |
| 3 | 165А-030003-000 | Тяга | |
| 6 | ЭТЦ-201-69.01.000 | Валик | |
| 9 | Палец [ЭТУ-354.512-8-10] | Палец | |
| 10 | 0201-000904-002 | Ось | |
| 12 | 165А-030000-001 | Рычаг | |
| 13 | Вилка [ЭТУ-35 4.512-9-12] | Вилка | |
| 14 | Шайба 12.01.019 [ГОСТ 11371-78] | Шайба 12.01.019 | |
| 15 | Шайба 16.01.019 [ГОСТ 11371-78] | Шайба 16.01.019 | |
| 18 | Гайка 3.2х20019 [ГОСТ 397-79] | Гайка 3.2х20019 | |
| 20 | 177 240 | Ручка II П40 МН6-64 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
