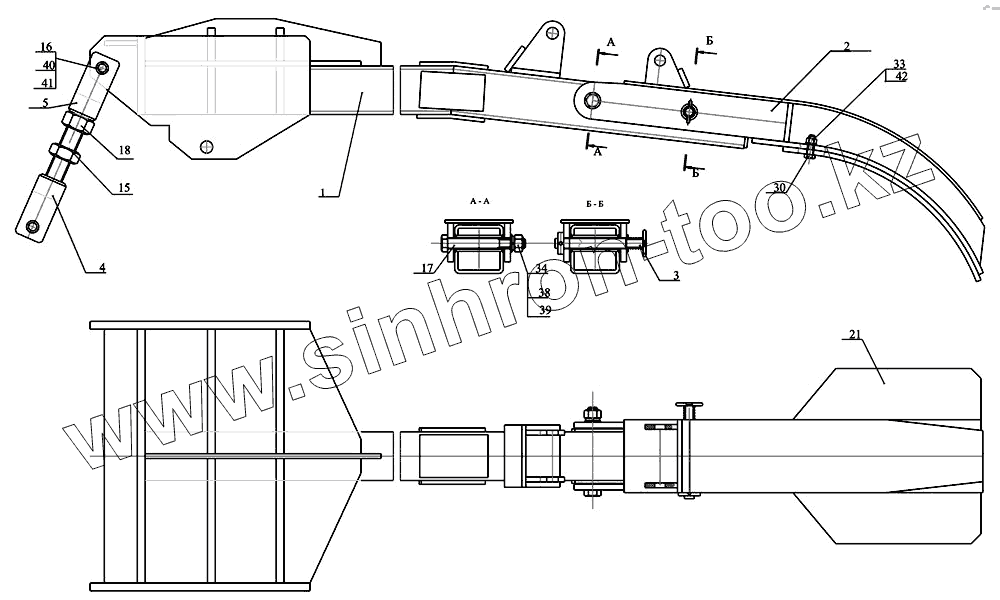

Каталог запасных частей к технике: ДЭЗ ЭТЦ-201. Башмак зачистной ЭТЦ-201. 54.00.000
1
2
3
4
5
15
16
17
18
21
30
33
34
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭТЦ-201. 54.00.000 | ЭТЦ-201. 54.00.000 | Башмак зачистной | |
| 1 | ЭТЦ-201.54.01.000 | Рама | |
| 2 | ЭТЦ-201.54.02.000 | Рама откидная | |
| 3 | ЭТЦ-201.54.03.000 | Фиксатор | |
| 4 | ЭТЦ-201.54.04.000 | Вилка | |
| 5 | ЭТЦ-201.54.05.000 | Вилка | |
| 15 | ЭТЦ-201.54.00.001 | Винт | |
| 16 | ЭТЦ201.54.00.002 | Ось | |
| 17 | ЭТЦ-201.54.00.003 | Болт специальный | |
| 18 | ЭТЦ-201.54.00.004 | Гайка | |
| 21 | ЭТЦ-1609.18.00.004 | Лист профильный | |
| 30 | Болт М12-8gх35.36 [ГОСТ 7795-70] | Болт М12-8gх35.36 | |
| 33 | Гайка М12-6Н5 [ГОСТ 5915-70] | Гайка М12-6Н5 | |
| 34 | Гайка М16-6Н5 [ГОСТ 5915-70] | Гайка М16-6Н5 | |
| 38 | Шайба 16.65Г [ГОСТ 6402-70] | Шайба 16.65Г | |
| 39 | Шайба 16.01.019 [ГОСТ 11371-68] | Шайба 16.01.019 | |
| 40 | Шайба 24.01.019 [ГОСТ 11371-68] | Шайба 24.01.019 | |
| 41 | Шплинт 4х40-019 [ГОСТ 397-79] | Шплинт 4х40-019 | |
| 42 | Шайба 12.02 [ГОСТ 11371-68] | Шайба 12.02 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
