Каталог запасных частей к технике: ДЭЗ ЭТЦ-1609. Цепи рабочие
1
2
2
6
6
6
7
7
7
9
9
10
10
12
13
14

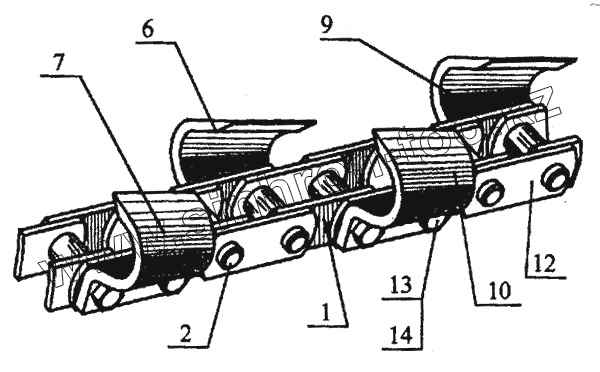

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭТЦ-1609.21.00.000 | ЭТЦ-1609.21.00.000 | Цепь рабочая В-270 | |
| ЭТЦ-1609.22.00.000 | ЭТЦ-1609.22.00.000 | Цепь рабочая В-410 | |
| ЭТЦ-1609.38.00.000 | ЭТЦ-1609.38.00.000 | Цепь рабочая универсальная | |
| ЭТЦ-1609.20.00.000 | ЭТЦ-1609.20.00.000 | Цепь рабочая В-210 | |
| 1 | ЭТЦ-1609.20.10.000 | Звено | |
| 2 | ЭТЦ-1609.20.20.000 | Вилка (для цепей В-210 и В-270) | |
| 2 | ЭТЦ-1609.20.20.000 | Вилка (для цепей В-210 и В-270) | |
| 4 | ЭТЦ-1609.22.10.000 | Резец правый (для цепи В-410) | |
| 5 | ЭТЦ-1609.22.00.005 | Резец левый (для цепи В-410) | |
| 6 | ЭТЦ-1609.20.00.004 | Резец правый (для цепи В-210) | |
| 6 | ЭТЦ-1609.21.00.004 | Резец правый (для цепи В-270) | |
| 6 | ЭТЦ-1609.20.00.004 | Резец правый (для цепи В-210) | |
| 7 | ЭТЦ-1609.20.00.005 | Резец левый (для цепи В-210) | |
| 7 | ЭТЦ-1609.21.00.005 | Резец левый (для цепи В-270) | |
| 7 | ЭТЦ-1609.20.00.005 | Резец левый (для цепи В-210) | |
| 9 | ЭТЦ-1609.20.00.004 | Резец правый (для цепи В-210) | |
| 9 | ЭТЦ-1609.21.00.004 | Резец правый (для цепи В-270) | |
| 10 | ЭТЦ-1609.20.00.005 | Резец левый (для цепи В-210) | |
| 10 | ЭТЦ-1609.21.00.005 | Резец левый (для цепи В-270) | |
| 12 | ЭТЦ-1609.20.00.003 | Щека | |
| 13 | ЭТЦ-1609.36.00.002 | Планка | |
| 14 | Гайка М20.4.019 [ГОСТ 5915-70] | Гайка М20.4.019 |
