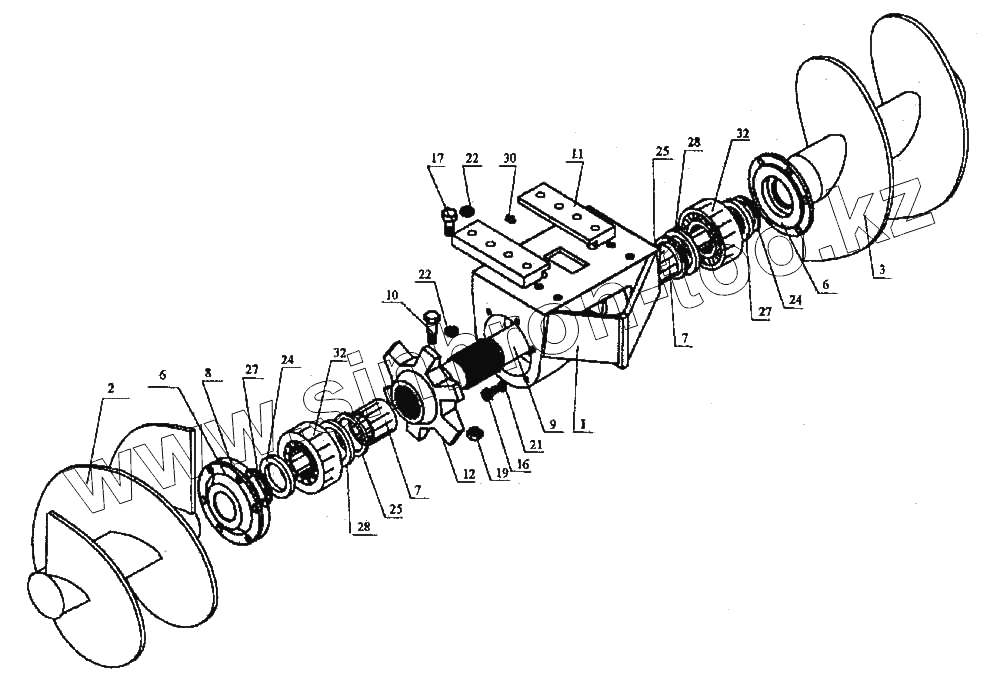

Каталог запасных частей к технике: ДЭЗ ЭТЦ-1609. Шнек
1
2
3
6
6
7
7
8
9
10
11
12
16
17
19
21
22
22
24
24
25
25
27
27
28
28
30
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭТЦ-165-007002.000 | ЭТЦ-165-007002.000 | Шнек | |
| 1 | ЭТЦ-1609.32.02.300 | Корпус | |
| 2 | ЭТЦ-1609.32.02.400 | Шнек левый | |
| 3 | ЭТЦ-1609.32.02.500 | Шнек правый | |
| 6 | ЭТЦ-1609.32.02.004 | Крышка | |
| 7 | ЭТЦ-1609.32.02.006 | Втулка распорная | |
| 8 | ЭТН-123000202.008 | Прокладка | |
| 9 | ЭТЦ-1609.32.02.005 | Вал | |
| 10 | ЭТН-124-000202.029 | Болт специальный | |
| 11 | ЭТЦ-165-007002.003 | Планка | |
| 12 | ЭТЦ-1609-32.02.002 | Звездочка | |
| 16 | Болт М12х25.36.019 [ГОСТ 7798-70] | Болт М12х25.36.019 | |
| 17 | Болт М16х50.36.019 [ГОСТ 7798-70] | Болт М16х50.36.019 | |
| 19 | Гайка М16.4.019 [ГОСТ 5915-70] | Гайка М16.4.019 | |
| 21 | Шайба 12 65Г 05 [ГОСТ 6402-70] | Шайба 12 65Г 05 | |
| 22 | Шайба 16 65Г 019 [ГОСТ 6402-70] | Шайба 16 65Г 019 | |
| 24 | Кольцо СТ-76-59-6 [ГОСТ 6308-71] | Кольцо СТ-76-59-6 | |
| 25 | Кольцо СП 88-69-7 [ГОСТ 6308-71] | Кольцо СП 88-69-7 | |
| 27 | Манжета 1-60х85-1 [ГОСТ 8752-70] | Манжета 1-60х85-1 | |
| 28 | Манжета 1-70х95-1 [ГОСТ 8752-70] | Манжета 1-70х95-1 | |
| 30 | Масленка 1.2.Ц6 [ГОСТ 19853-74] | Масленка 1.2.Ц6 | |
| 32 | Подшипник 7612 [ГОСТ 333-71] | Подшипник 7612 |
