Каталог запасных частей к технике: ДЭЗ ЭТЦ-1609. Ролик
1
2
3
4
7
8
9
10
11

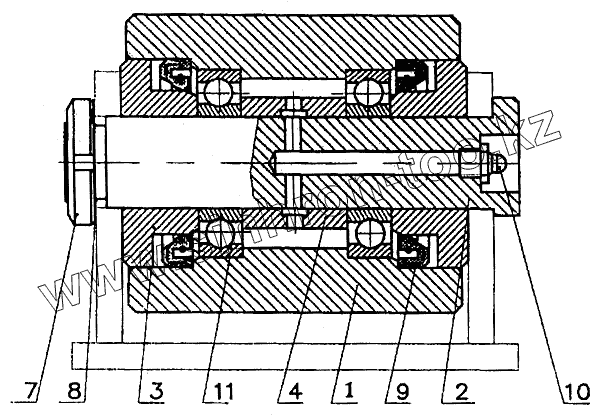

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭТЦ-1609.32.04.000 | ЭТЦ-1609.32.04.000 | Ролик | |
| 1 | ЭТЦ-1609.32.04.100 | Ролик | |
| 2 | ЭТЦ-161.0200.013 | Ось | |
| 3 | ЭТЦ-161.000200.014 | Втулка | |
| 4 | ЭТЦ-161.0200.015 | Втулка | |
| 7 | Гайка М30х1,5.6 [ГОСТ 11871-73] | Гайка М30х1,5.6 | |
| 8 | Шайба 30.01 [ГОСТ 11872-89] | Шайба 30.01 | |
| 9 | Манжета 1-55х80-3 [ГОСТ 11872-89] | Манжета 1-55х80-3 | |
| 10 | Масленка 1.2 Ц6 [ГОСТ 11872-89] | Масленка 1.2 Ц6 | |
| 11 | Подшипник 207 [ГОСТ 11872-89] | Подшипник 207 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
