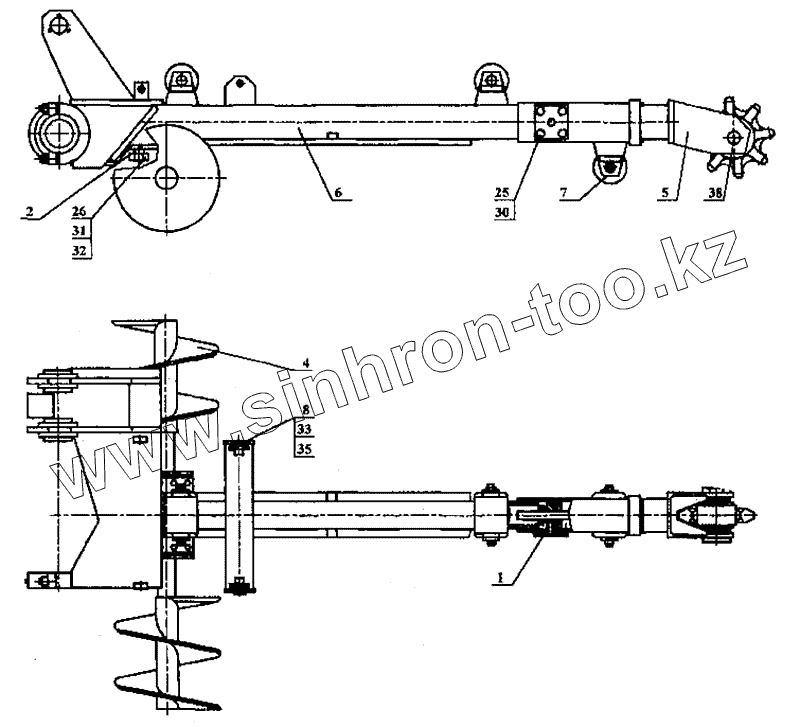

Каталог запасных частей к технике: ДЭЗ ЭТЦ-1609. Рабочий орган
1
2
4
5
6
7
8
25
26
30
31
32
33
35
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭТЦ-165-700000.000 | ЭТЦ-165-700000.000 | Рабочий орган | |
| 1 | ЭТЦ-161.000200.010 | Крышка | |
| 2 | ЭТЦ-1609.32.00.100 | Стопор | |
| 4 | ЭТЦ-165.007002000 | Шнек | |
| 5 | ЭТЦ-1609.32.03.000 | Натяжное устройство | |
| 6 | ЭТЦ-1609.32.06.000 | Рама рабочего органа | |
| 7 | ЭТЦ-1609.32.04.000 | Ролик | |
| 8 | ЭТЦ161.000200.002 | Палец | |
| 25 | Болт М10х20.36 [ГОСТ 7798-70] | Болт М10х20.36 | |
| 26 | Болт М12х25.36 [ГОСТ 7798-70] | Болт М12х25.36 | |
| 30 | Шайба 10.65 Г [ГОСТ 6402-70] | Шайба 10.65 Г | |
| 31 | Шайба 12.65 Г.05 [ГОСТ 6402-70] | Шайба 12.65 Г.05 | |
| 32 | Шайба 12.01 [ГОСТ 11371-78] | Шайба 12.01 | |
| 33 | Шайба 24.01 [ГОСТ 11371-78] | Шайба 24.01 | |
| 35 | Шплинт 4х40-001 [ГОСТ 19853-74] | Шплинт 4х40-001 | |
| 38 | Масленка 12.Ц6 [ГОСТ 397-79] | Масленка 12.Ц6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
