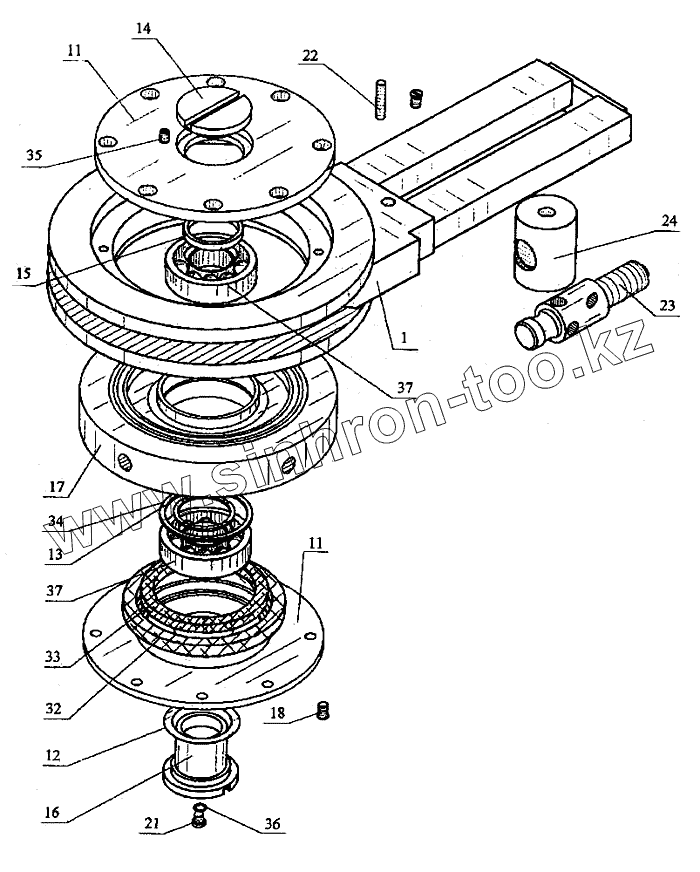

Каталог запасных частей к технике: ДЭЗ ЭТЦ-1609. Натяжное устройство
1
11
11
12
13
14
15
16
17
18
21
22
23
24
32
33
34
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭТЦ-1609.39.03.000 | ЭТЦ-1609.39.03.000 | Натяжное устройство | |
| 1 | ЭТЦ-1609.39.03.100 | Вилка | |
| 11 | ЭТЦ-1609.39.03.001 | Крышка | |
| 12 | ЭТЦ-1609.39.03.002 | Прокладка | |
| 13 | ЭТЦ-1609.39.03.003 | Кольцо | |
| 14 | ЭТЦ-1609.39.03.004 | Винт | |
| 15 | ЭТЦ-1609.39.03.005 | Втулка | |
| 16 | ЭТЦ-1609.39.03.006 | Ось | |
| 17 | ЭТЦ-1609.39.03.007 | Ролик | |
| 18 | ЭТЦ-1609.39.03.008 | Винт | |
| 21 | ЭТЦ-1609.39.02.006 | Винт | |
| 22 | ЭТЦ-1609.39.02.008 | Штифт | |
| 23 | ЭТЦ-1609.39.02.003 | Винт натяжной | |
| 24 | ЭТЦ-1609.39.02.007 | Ось | |
| 32 | Манжета 11-160х190-1 [ГОСТ 8752-79] | Манжета 11-160х190-1 | |
| 33 | Манжета 11-160х190-1 [ГОСТ 8752-79] | Манжета 11-160х190-1 | |
| 34 | Кольцо В110 [ГОСТ 13943-86] | Кольцо В110 | |
| 35 | Винт М8х10 [ГОСТ 1477-75] | Винт М8х10 | |
| 36 | Кольцо 011-015-25 [ГОСТ 9833-73] | Кольцо 011-015-25 | |
| 37 | Подшипник 212 [ГОСТ 8338-75] | Подшипник 212 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
