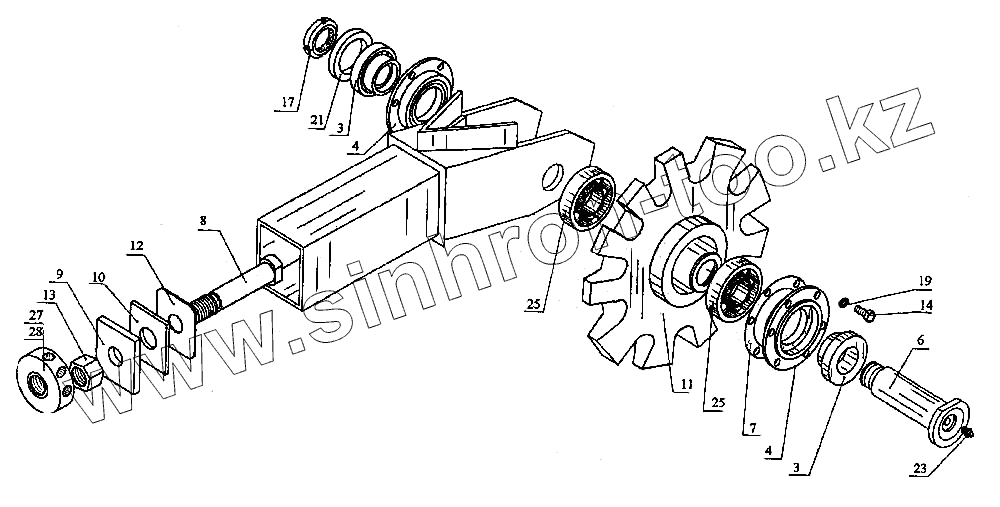

Каталог запасных частей к технике: ДЭЗ ЭТЦ-1609. Натяжное устройство
3
3
4
4
6
7
8
9
10
11
12
13
14
17
19
21
23
25
25
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭТЦ-1609.32.03.000 | ЭТЦ-1609.32.03.000 | Натяжное устройство | |
| 1 | ЭТЦ-1609.32.03.200 | Вилка | |
| 3 | ЭТН-123-000203.002 | Лабиринт | |
| 4 | ЭТН-123-000203.003 | Крышка | |
| 5 | ЭТН-123-0203.04 | Кольцо | |
| 6 | ЭТН-123-000203.005 | Ось | |
| 7 | ЭТН-123-000203.006 | Прокладка | |
| 8 | ЭТЦ-1609.32.03.007 | Винт | |
| 9 | ЭТЦ-161-0203.002 | Шайба | |
| 10 | ЭТЦ-161-000203.003 | Амортизатор | |
| 11 | ЭТЦ-1609.32.03.004 | Звездочка | |
| 12 | ЭТЦ- 165-007003.004 | Шайба | |
| 13 | ЭТЦ-1609.32.03.006 | Гайка | |
| 14 | Болт М10х25.36.06 [ГОСТ 7798-70] | Болт М10х25.36.06 | |
| 17 | Гайка М42х1.5-7Н.06 [ГОСТ 11871-88] | Гайка М42х1.5-7Н.06 | |
| 19 | Шайба 10.65 Г.05 [ГОСТ 6402-70] | Шайба 10.65 Г.05 | |
| 21 | Манжета 1-60х85-1 [ГОСТ 8752-70] | Манжета 1-60х85-1 | |
| 23 | Масленка 1.2. Ц6 [ГОСТ 19853-74] | Масленка 1.2. Ц6 | |
| 25 | Подшипник 309 [ГОСТ 8338-57] | Подшипник 309 | |
| 27 | ЭТЦ-165.007.000.003 | Гайка (зап. часть) | |
| 28 | ЭТЦ-165.007.000.004 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
