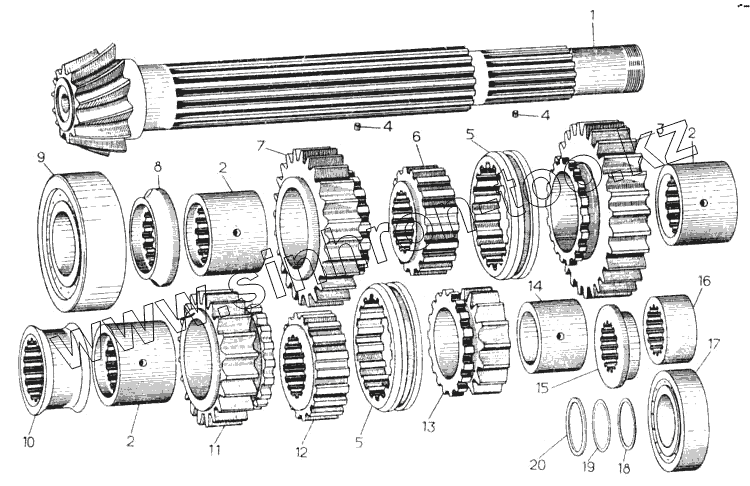

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Вал нижний

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
4
4
5
5
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
50-12-224-СП 50-12-224-СП Вал нижний в сборе
50-12-224-СП 50-12-224-СП Вал нижний в сборе
50-12-297-СП 50-12-297-СП Вал нижний в сборе
24-12-105-СП 24-12-105-СП Вал нижний 18-12-156 с шестерней 16354, комплект в запчасть
1 18-12-156 Вал нижний
2 35-12-3 Втулка
3 50-12-734 Шестерня
3 18-12-313 Шестерня
4 700-32-2039 Штифт
5 18-12-319 Муфта
6 18-12-316 Муфта
7 50-12-733 Шестерня
7 18-12-314 Шестерня
8 18-12-168 Втулка
9 Подшипник 60-402715КМ Подшипник 60-402715КМ
10 18-12-164 Проставка
11 50-12-735 Шестерня
11 18-12-315 Шестерня
12 50-12-591 Муфта
13 60-12-9 Шестерня
14 50-12-592 Втулка
15 18-12-133 Кольцо
16 50-12-576 Втулка
17 Подшипник 2311К1М Подшипник 2311К1М
18 18-12-169 Прокладка
19 18-12-144 Прокладка
20 18-12-312 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
