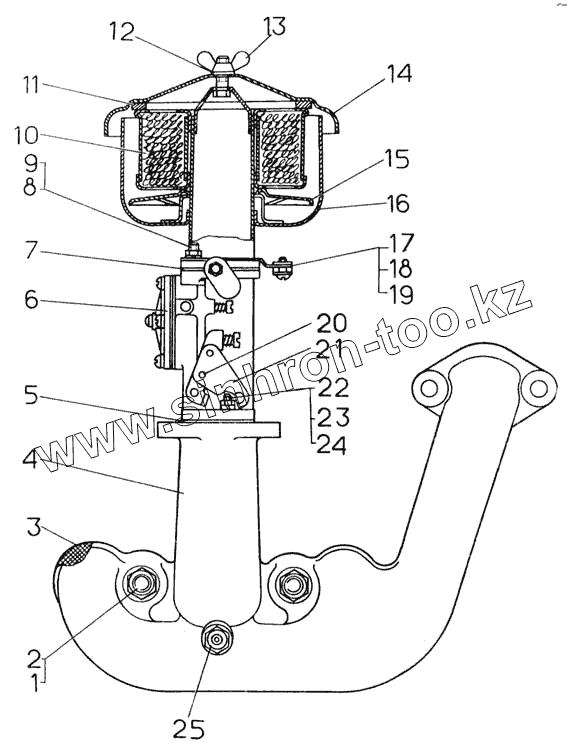

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Установка воздухоочистителя пускового двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
17-05-182СП 17-05-182СП Кронштейн
17-05-21СП 17-05-21СП Установка воздухоочистителя
1 7-05-184СП 1 7-05-184СП Воздухоочиститель
1 3011-7 Гайка
2 2996 Шпилька
3 700-40-2049 Прокладка
4 17-05-174 Коллектор
5 700-40-8152 Прокладка
6 1 7-05-185СП Карбюратор
7 700-40-8153 Прокладка
8 Гайка М6.6.019 Гайка М6.6.019
9 Шайба 6Т 65Г 09 Шайба 6Т 65Г 09
10 17-05-176СП Кассета
11 40796 Кольцо
12 31386 Шайба
13 05473-1-01 Гайка
14 17-05-149 Крышка
15 17-05-134 Маслоотражатель
16 17-05-186СП Поддон
17 17-05-166 Кронштейн
18 17-05-167 Накладка
19 Винт В.М4-6gх12.58.016 ГОСТ 17473-80 Винт В.М4-6gх12.58.016 ГОСТ 17473-80
20 Заклепка 3х10.27 Заклепка 3х10.27
21 17-05-172 Накладка
22 Гайка М8.6.019 Гайка М8.6.019
23 Шайба 8Т 65Г 09 Шайба 8Т 65Г 09
24 Шпилька 2М8(3Р/6q)х25.66.016 Шпилька 2М8(3Р/6q)х25.66.016
25 17-05-180СП Фильтр
26 46238 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
