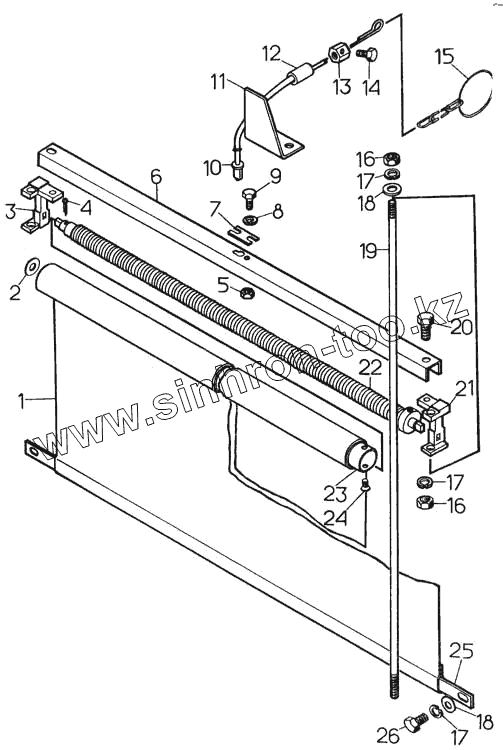

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Установка шторки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
16
17
17
17
17
18
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
18-08-18-СП 18-08-18-СП Установка шторки
24-08-145-СП 24-08-145-СП Валик шторки
18-08-190-СП 18-08-190-СП Шторка
1 24-08-92 Полотно
2 31365 Шайба
3 50-08-51 Шайба
4 Шплинт Шплинт
5 Гайка М6.6.019 Гайка М6.6.019
6 24-08-93 Рамка
7 8973 Накладка
8 Шайба 6Т 65Г 09 Шайба 6Т 65Г 09
9 Болт М6х16.58.019 Болт М6х16.58.019
10 18-08-191-СП Трос
11 24-08-178-СП Кронштейн
12 700-46-2090 Рукав
12 700-46-2090 Рукав
13 81430 Муфта
13 81430 Муфта
14 Болт М6х14.88.35.019 Болт М6х14.88.35.019
15 081208СП Цепь
16 Гайка М8.6.019 Гайка М8.6.019
17 Шайба 8Т 65Г 09 Шайба 8Т 65Г 09
17 Шайба 8Т 65Г 10 Шайба 8Т 65Г 10
18 31386-1 Шайба
19 81235 Стержень
20 Болт М8х20.58.019 Болт М8х20.58.019
21 50-08-50 Кронштейн
22 24-08-151-СП Механизм натяжения
23 24-08-150-СП Барабан
24 Винт В.М4-6gх8.58.019 Винт В.М4-6gх8.58.019
25 24-08-89 Планка
26 Болт М8х16.58.019 Болт М8х16.58.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
