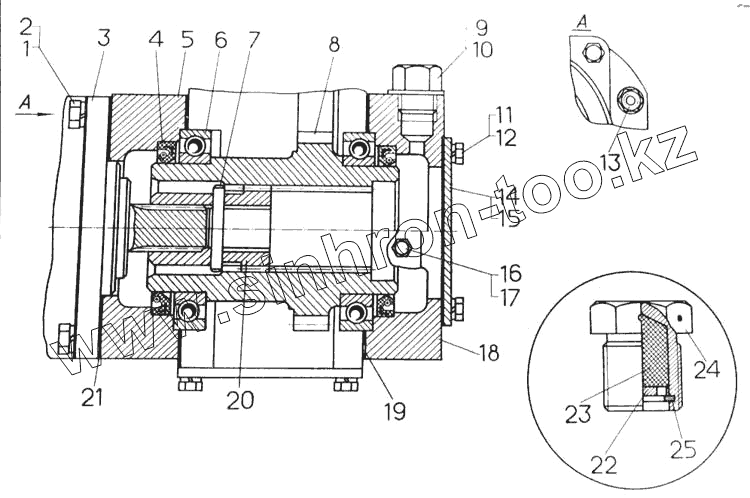

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Установка привода насоса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
19
20
21
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
50-26-85СП 50-26-85СП Установка привода насоса
1 28556 Болт
2 Шайба 12 ОТ 65Г 09 Шайба 12 ОТ 65Г 09
3 Насос НШ 100А-ЗЛ Насос НШ 100А-ЗЛ
3 Насос НШ 100А-ЗЛТ Насос НШ 100А-ЗЛТ
4 Манжета 1.2-90х120-4 Манжета 1.2-90х120-4
5 18-26-802 Фланец
6 Подшипник 118 Подшипник 118
7 700-32-2081 Штифт
8 50-26-814 Вал
9 18-26-286-СП Сапун
10 700-40-260-17 Прокладка
11 Болт М10х25.58.019 Болт М10х25.58.019
12 Шайба 10 ОТ 65Г 09 Шайба 10 ОТ 65Г 09
13 Гайка М12х1,25.6.019 Гайка М12х1,25.6.019
14 50-26-832 Крышка
15 700-40-2631 Прокладка
15 700-40-2631 Прокладка
16 37121 Пробка
16 37121 Пробка
17 700-40-260-07 Прокладка
18 18-26-801 Фланец
19 700-40-3766 Прокладка
19 700-40-3766 Прокладка
20 50-26-807 Муфта
21 700-40-3688 Прокладка
21 700-40-3688 Прокладка
22 18-26-422 Шайба
23 Волос обработанный Волос обработанный
24 18-26-421 Корпус сапуна
25 261046 Кольцо пружинное
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
