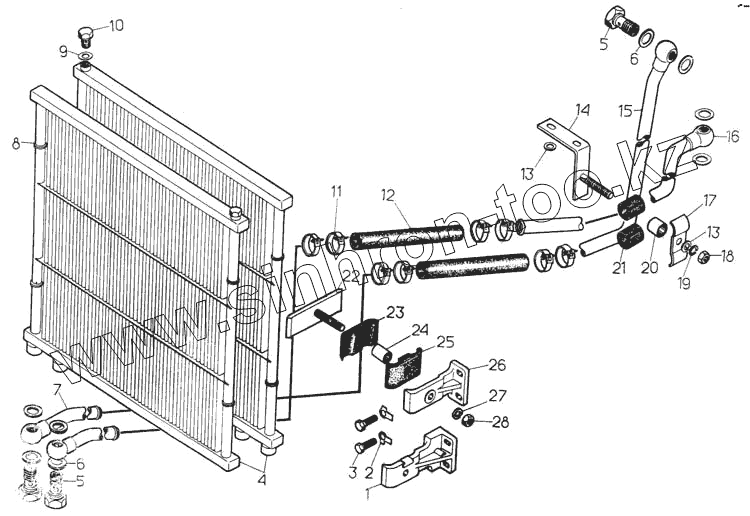

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Установка масляных радиаторов

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

8

9

10

11

12

12

13

13

14

15

16

17

18

19

20

21

22

23

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
50-09-135-СП	50-09-135-СП		Труба
50-09-134-СП	50-09-134-СП		Труба
24-304СП	24-304СП		Установка радиаторов
1	50-08-21		Кронштейн
2	700-31-2213-01		Шайба
3	Болт М10х30.58.019		Болт М10х30.58.019
4	130У.09.012		Радиатор масляный
5	700-41-3306		Болт полый
6	Кольцо 22 х. 30		Кольцо 22 х. 30
7	50-09-132-СП		Труба
8	46250		Кольцо
9	31497		Шайба
10	37122		Пробка
11	700-41-2235-11СП		Хомут
12	700-46-2180		Рукав
12	700-46-2181		Рукав
13	31308-1		Шайба
14	50-09-133-СП		Кронштейн
15	50-09-130-СП		Труба
16	50-09-131-СП		Труба
17	50-60-230		Прижим
18	Гайка М10.6.019		Гайка М10.6.019
19	Шайба 10 ОТ 65Г 09		Шайба 10 ОТ 65Г 09
20	41832		Втулка
21	42212		Муфта
22	24-08-152-СП		Скоба
23	700-40-3137		Прокладка
23	700-40-3137		Прокладка
24	24-08-5		Втулка
25	700-40-3238-1		Прокладка
26	24-08-100		Кронштейн
27	Шайба 12 ОТ 65Г 09		Шайба 12 ОТ 65Г 09
28	3011		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
