Каталог запасных частей к технике: ЧТЗ Т-170М-01. Установка кожухов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
3
3
3
3
3
4
5
5
6
7
8
9
9
10
10
11
11
12
13
13
14
15
16
17
18
18
18
19
19
19

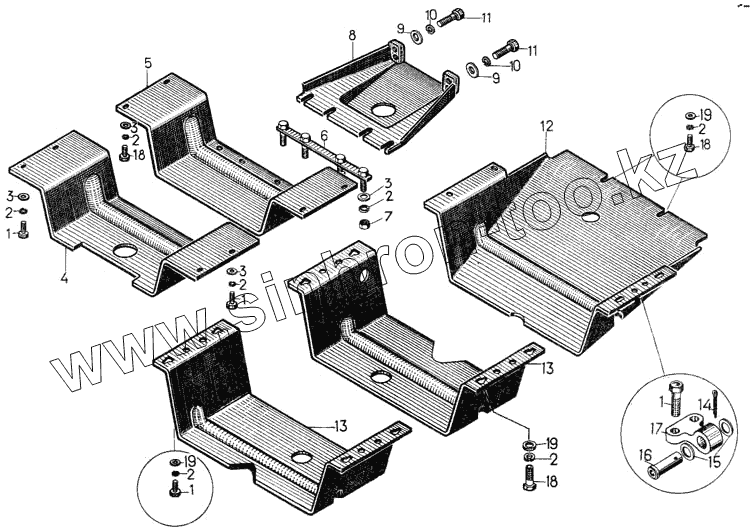

Позиция на иллюстрации Заводской номер детали Название детали
Установка кожухов Установка кожухов Установка кожухов
20-51-8СП 20-51-8СП Установка защиты трансмиссии болотоходных тракторов
24-51-9СП 24-51-9СП Установка защиты трансмиссии
50-51-3СП 50-51-3СП Установка кожухов
1 700-28-2174 Болт
1 700-28-2174 Болт
1 700-28-2174 Болт
2 Шайба 16 ОТ 65Г 09 Шайба 16 ОТ 65Г 09
2 Шайба 16 ОТ 65Г 09 Шайба 16 ОТ 65Г 09
2 Шайба 16 ОТ 65Г 09 Шайба 16 ОТ 65Г 09
3 31477 Шайба
3 31477 Шайба
4 24-51-20 Кожух
5 24-51-21 Кожух
5 24-51-21 Кожух
6 24-51-112-СП Планка
7 3013 Гайка
8 24-51-111-СП Кожух
9 700-31-2308 Шайба
10 Шайба 24Т 65Г 09 Шайба 24Т 65Г 09
11 Болт М24х75.88.45.019 Болт М24х75.88.45.019
12 24-51-1 Поддон
13 50-51-12 Кожух
14 Шплинт 5х40 Шплинт 5х40
15 3193-1 Шайба
16 261464 Палец
17 50-51-10 Петля
18 28554 Болт
19 700-31-2586 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
