Каталог запасных частей к технике: ЧТЗ Т-170М-01. Установка генератора, сигнала и фар
1
2
2
2
2
3
4
4
4
4
4
5
5
6
7
7
8
8
8
8
9
10
10
11
12
13
14
14
14
15
15
15
16
16
17
18
18
19
20
21
22
22
23
24
24
25
26
27
28
29
30
31

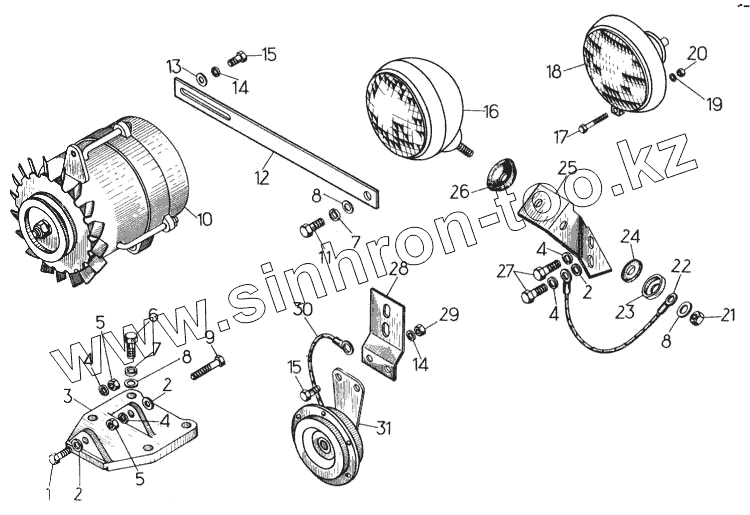

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-10-374СП | 50-10-374СП | Установка генератора | |
| 50-10-115 | 50-10-115 | Кронштейн правый | |
| 50-10-353СП | 50-10-353СП | Установка фар капота | |
| 50-10-446СП | 50-10-446СП | Установка оптического элемента | |
| 50-10-246СП | 50-10-246СП | Установка сигнала | |
| 1 | Болт М10х30.58.019 | Болт М10х30.58.019 | |
| 2 | 31308-1 | Шайба | |
| 2 | 31308-1 | Шайба | |
| 3 | 50-10-145 | Кронштейн | |
| 4 | Шайба 10 ОТ 65Г 09 | Шайба 10 ОТ 65Г 09 | |
| 4 | Шайба 10 ОТ 65Г 09 | Шайба 10 ОТ 65Г 09 | |
| 5 | Гайка М10.6.019 | Гайка М10.6.019 | |
| 6 | Болт М12х35.58.019 | Болт М12х35.58.019 | |
| 7 | Шайба 12 ОТ 65Г 09 | Шайба 12 ОТ 65Г 09 | |
| 8 | 3135-1 | Шайба | |
| 8 | 3135-1 | Шайба | |
| 9 | Болт М10х55.58.019 | Болт М10х55.58.019 | |
| 10 | 7006.3701000 | Генератор 7006.3701.000 | |
| 10 | 7007.3701000 | Генератор 7007.3701.000 | |
| 11 | Болт М12х25.58.019 | Болт М12х25.58.019 | |
| 12 | 50-10-99 | Планка | |
| 13 | 31386 | Шайба | |
| 14 | Шайба 8Т 65Г 09 | Шайба 8Т 65Г 09 | |
| 14 | Шайба 8Т 65Г 09 | Шайба 8Т 65Г 09 | |
| 15 | Болт М8х20.58.019 | Болт М8х20.58.019 | |
| 15 | Болт М8х20.58.019 | Болт М8х20.58.019 | |
| 16 | ФГ318-3711000-03 | Фара ФГ318.3711-03 | |
| 16 | ФГ318-3711000-05 | Фара ФГ318.3711-05 | |
| 17 | Болт М6х45.58.019 | Болт М6х45.58.019 | |
| 18 | Элемент оптический ФГ 318-3711.090-01 | Элемент оптический ФГ 318-3711.090-01 | |
| 18 | Элемент оптический ФГ 318-3711.090-02 | Элемент оптический ФГ 318-3711.090-02 | |
| 19 | Шайба 6Т 65Г 09 | Шайба 6Т 65Г 09 | |
| 20 | Гайка М6.6.019 | Гайка М6.6.019 | |
| 21 | Гайка М12х1,25.6.019 | Гайка М12х1,25.6.019 | |
| 22 | 24-10-298-СП | Провод | |
| 22 | 24-10-298-СП | Провод | |
| 23 | 24-10-44 | Шайба | |
| 24 | 700-40-3667 | Кольцо | |
| 24 | 700-40-3667 | Кольцо | |
| 25 | 50-10-116 | Кронштейн левый | |
| 26 | 700-42-2345 | Опора | |
| 27 | Болт М10х25.58.019 | Болт М10х25.58.019 | |
| 28 | 50-10-79 | Кронштейн | |
| 29 | Гайка М8.6.019 | Гайка М8.6.019 | |
| 30 | 50-10-723СП | Провод 27 | |
| 31 | Сигнал С 314-Э,С 314-Т | Сигнал С 314-Э,С 314-Т |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
