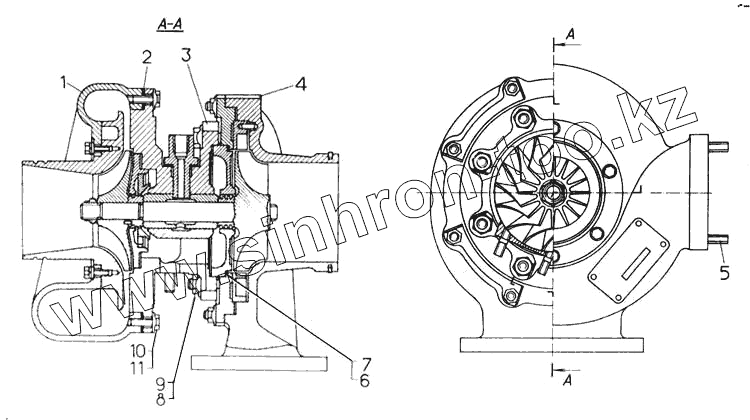

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Турбокомпрессор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали
92.000-06 92.000-06 Турбокомпрессор ТКР-111Н-3
1 92.930 Корпус компрессора
2 700-40-2884 Прокладка
3 92.560 Корпус средний
4 92.660 Корпус турбины
5 Шпилька 2М8х(1,25-3р)/(1-6g)х22.85.029 Шпилька 2М8х(1,25-3р)/(1-6g)х22.85.029
6 92.238 Прокладка
7 92.214 Прокладка
8 Гайка М10.6.089 Гайка М10.6.089
9 700-31-2447 Пластина
10 Болт М8х20.58.029 Болт М8х20.58.029
11 700-31-2474-3 Пластина
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
