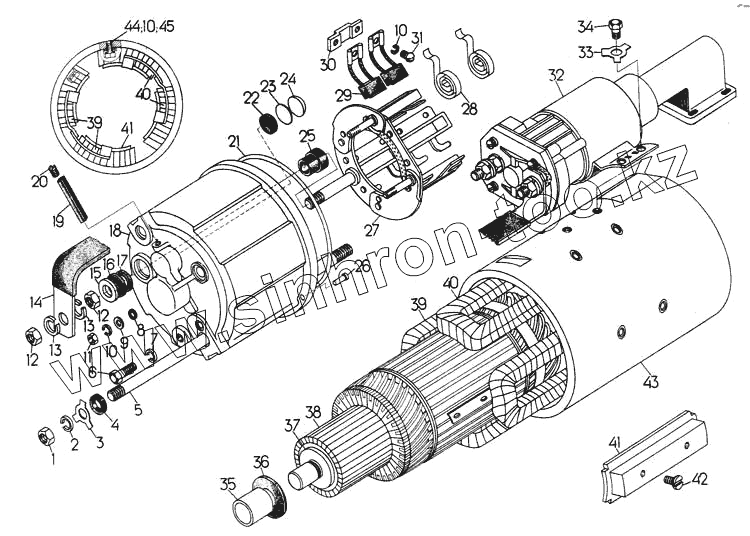

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Стартер для пуска дизеля
1
2
3
4
5
6
7
8
9
10
10
10
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2516.3708000 | 2516.3708000 | Стартер | |
| 25.3708300 | 25.3708300 | Крышка коллектора | |
| 2517.3708000 | 2517.3708000 | Стартер тропического исполнения | |
| 1 | Гайка М10.6.019 | Гайка М10.6.019 | |
| 2 | МХ-0142 | Шайба 10Л 65Г 05 | |
| 3 | МХ-0954 | Шайба замковая | |
| 4 | СТ103А-3708045 | Шайба уплотнительная | |
| 5 | СТ103А-3708003 | Шпилька | |
| 6 | Болт М8х1х20.58.016 | Болт М8х1х20.58.016 | |
| 7 | Х-069 | Шайба 8Т 65Г 09 | |
| 8 | 25.3708005 | Шайба уплотнительная | |
| 9 | МХ-0276 | Шайба 6.01.016 | |
| 10 | Х-1482 | Шайба 6Т 65Г 09 | |
| 10 | Х-1482 | Шайба 6Т 65Г 09 | |
| 11 | 8Х-1533 | Гайка М6-6Н.6.016 | |
| 12 | Х2-9302 | Гайка М12х1.25-6Н.6.016 | |
| 13 | 7Х-4289 | Шайба 12Л 65Г 06 | |
| 14 | СТ103-3708030 | Шина соединительная | |
| 15 | МХ-0825 | Шайба | |
| 16 | МХ-0037 | Шайба | |
| 17 | СТ103А-3708339 | Шайба уплотнительная | |
| 18 | 25.3708301 | Крышка коллектора | |
| 19 | СТ25-3708206 | Фильц | |
| 20 | СТ103А-3708043 | Пробка | |
| 21 | СТ103А-3708338 | Кольцо уплотнительное | |
| 22 | 25.3708317 | Фильц | |
| 23 | 25.3708314 | Прокладка | |
| 24 | 25.3708319 | Заглушка | |
| 25 | СТ103-3708309 | Втулка | |
| 26 | СТ230-3708316 | Шпилька 1-ГБФ-95 | |
| 27 | 25.3708320 | Траверса | |
| 28 | СТ26-3708304 | Пружина щетки | |
| 29 | СТ26-3708050 | Щетка | |
| 30 | 25.3708004 | Пластина | |
| 31 | 45 9432 1107 | Винт В.М6-6gх12.58.019 (7х-4196) | |
| 32 | 25.3708800 | Реле стартера | |
| 33 | МХ-0287 | Шайба замковая | |
| 34 | МХ-1126 | Болт | |
| 35 | СТ26-3708302 | Вкладыш | |
| 36 | МХ-0523 | Шайба | |
| 37 | СТ26-3708201 | Диск упорный | |
| 38 | 25 3708 200 | Якорь | |
| 39 | СТ103-3708150 | Катушки | |
| 40 | СТ103-3708120 | Катушки | |
| 41 | СТ103-3708102 | Полюс | |
| 42 | Х1-11-58 | Винт полюса | |
| 43 | 25.3708101 | Корпус | |
| 44 | МХ-1104 | Болт М6-6gх16.68.016 | |
| 45 | МХ-1032 | Шайба замковая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
