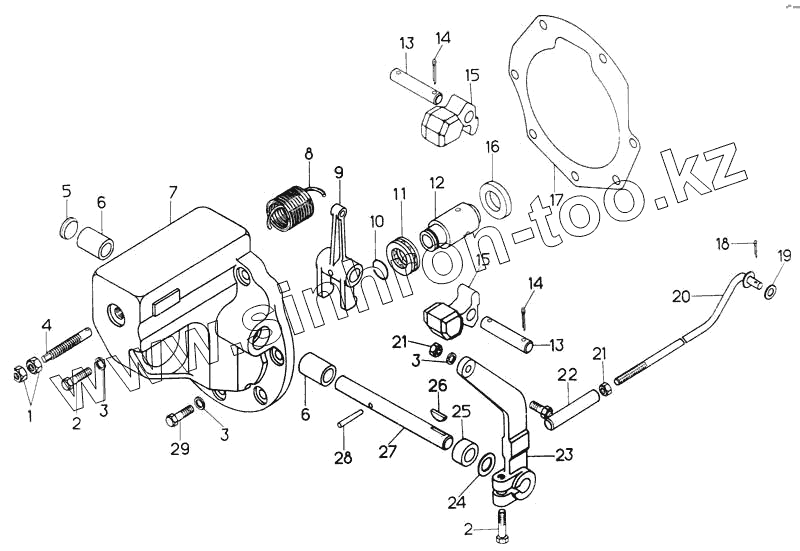

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Регулятор пускового двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
4
4
5
6
6
7
8
9
10
11
12
13
13
14
14
15
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
17-06-107СП 17-06-107СП Корпус
06406СП 06406СП Втулка
17-06-4СП 17-06-4СП Регулятор пускового двигателя
1 Гайка М8х1-6.019 Гайка М8х1-6.019
2 Болт М6х25.58.019 Болт М6х25.58.019
3 Шайба 6Т 65Г 09 Шайба 6Т 65Г 09
4 6412 Винт
4 6412 Винт
5 690 Заглушка
6 06403-1 Втулка
7 17-06-16 Корпус
8 38340 Пружина
9 6409 Рычаг
10 6503 Кольцо
11 Подшипник 8103 Подшипник 8103
12 6504 Втулка
13 17-06-15 Палец
14 Шплинт 3.2 х 20 Шплинт 3.2 х 20
15 6405 Груз
15 06405-1 Груз
16 6408 Шайба
17 40949 Прокладка
18 Шплинт 2х14 Шплинт 2х14
19 31358 Шайба
20 06626СП Тяга
21 Гайка М6.6.019 Гайка М6.6.019
22 06417СП Муфта
23 6481 Рычаг
24 6100 Шайба
25 40264 Сальник
26 3432 Шпонка
27 6411 Ось
27 6411 Ось
28 32239 Штифт
29 Болт М6х20.58.019 Болт М6х20.58.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
